Cymhwyso Dip PVC-Bariau Bysus wedi'u Hinswleiddio wedi'u Haenu mewn Batris Pŵer ar gyfer Cerbydau Ynni Newydd

Wrth i'r farchnad cerbydau ynni newydd barhau i dyfu, mae systemau batri pŵer yn esblygu tuag at foltedd uchel, cerrynt uchel, integreiddio uchel, a dyluniadau ysgafn. Fel cydrannau cyswllt trydanol mewnol hanfodol, mae bariau bysiau yn hwyluso swyddogaethau megis trawsyrru cerrynt, rhyng-gysylltiad modiwlau, a dosbarthiad pŵer foltedd uchel.



O'u cymharu â cheblau traddodiadol, mae bariau bysiau copr yn cynnig manteision megis strwythur cryno, dargludedd trydanol rhagorol, afradu gwres uwch, a rhwyddineb gwneuthuriad. O ganlyniad, fe'u defnyddir yn helaeth mewn batris pŵer cerbydau ynni newydd, unedau dosbarthu pŵer foltedd uchel, systemau rheoli moduron, a chymwysiadau trydanol foltedd uchel eraill.



Mae amddiffyniad inswleiddio yn ffactor hanfodol sy'n dylanwadu ar ddiogelwch a dibynadwyedd systemau bar bysiau. Mae barrau bysiau wedi'u hinswleiddio â dip PVC wedi'u hinswleiddio yn cynnwys haen insiwleiddio barhaus a ffurfiwyd ar yr wyneb copr; mae hyn yn caniatáu i'r dargludydd copr gynnal dargludedd rhagorol tra'n lleihau'r risg o gysylltiad damweiniol â chydrannau dargludol amgylchynol.

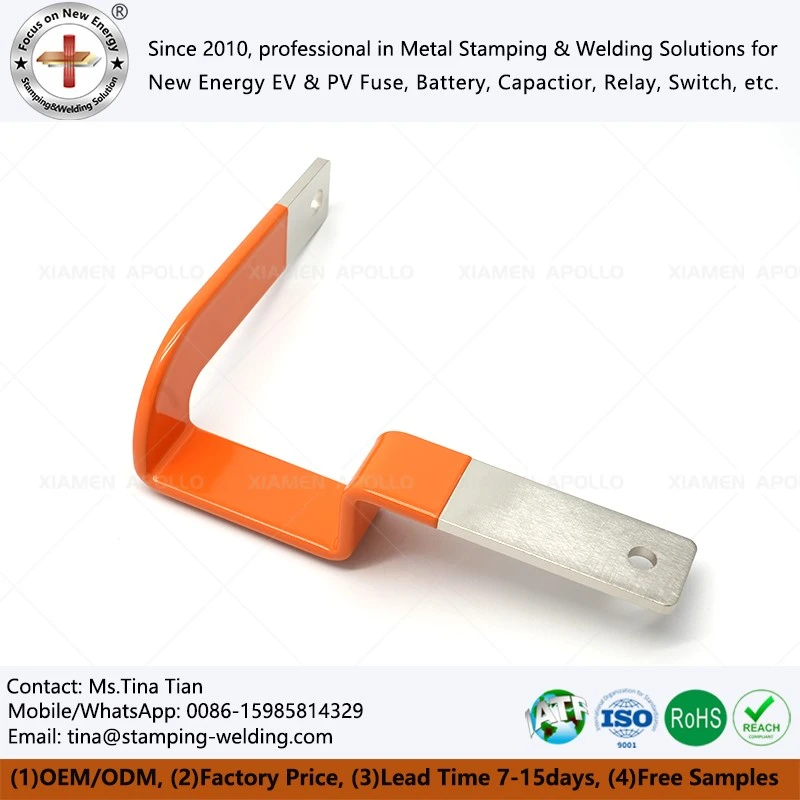

Mae barrau bysiau wedi'u hinswleiddio dip PVC fel arfer yn defnyddio bar bws copr fel y craidd dargludol, sy'n cael ei siapio trwy brosesau megis torri, dyrnu a phlygu, ac yna proses gorchuddio dip i roi haen inswleiddio PVC ar yr wyneb.



Gellir disgrifio ei strwythur sylfaenol fel a ganlyn:



Dargludydd copr + haen inswleiddio PVC + Terfynellau cysylltiad trydanol



Mae'r dargludydd copr yn trosglwyddo'r cerrynt trydan, tra bod yr haen inswleiddio PVC yn bennaf yn darparu ynysu trydanol ac amddiffyn wyneb.



Gan fod y gofod mewnol o fewn pecynnau batri pŵer cerbydau ynni newydd yn aml yn gyfyngedig, ni all bariau bysiau ddefnyddio dyluniad llinellol unffurf yn unig; yn lle hynny, rhaid iddynt gael eu-cynllunio i gyd-fynd â chyfyngiadau gofodol modiwlau batri, amgaeadau, a chydrannau trydanol eraill.



Mae batris pŵer mewn cerbydau ynni newydd fel arfer yn gweithredu mewn amgylcheddau foltedd uchel. Wrth i lwyfannau esblygu o 400V i 800V neu hyd yn oed yn uwch, mae systemau batri pŵer yn mynnu safonau llymach ar gyfer cysylltiadau trydanol a diogelwch inswleiddio.



Os bydd bariau bysiau copr yn parhau i fod yn agored, mae angen mesurau ychwanegol-fel rhaniadau, gorchuddion amddiffynnol, neu elfennau strwythurol eraill-i sicrhau cliriad trydan digonol.



Gall defnyddio bariau bysiau wedi'u hinswleiddio symleiddio rhai strwythurau inswleiddio ac amddiffyn wrth leihau'r risg o gyswllt damweiniol rhwng dargludyddion agored.



Ar gyfer pecynnau batri, yn gyffredinol rhaid i fariau bysiau fodloni'r gofynion canlynol:



Dargludedd trydanol da
Digon o gapasiti cario cyfredol
Lefelau cynnydd tymheredd rhesymol
Perfformiad inswleiddio sefydlog
Cryfder mecanyddol da
Defnydd uchel o ofod
Dibynadwyedd o dan amodau dirgryniad cerbyd



Felly, nid mater o ychwanegu haen o blastig yn unig yw inswleiddio busbar; mae'n elfen hollbwysig yn nyluniad systemau cysylltu foltedd uchel ar gyfer cerbydau ynni newydd.

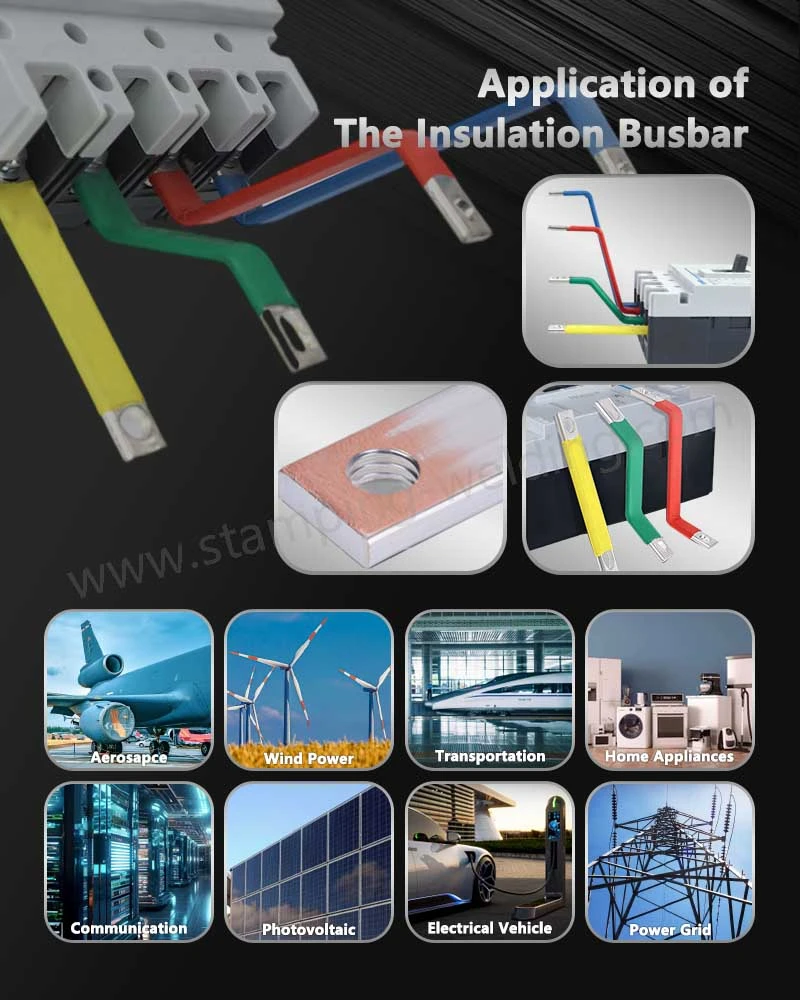

Mae pecynnau batri pŵer yn faes cymhwysiad allweddol ar gyfer barrau bysiau wedi'u hinswleiddio â gorchudd dip PVC.



Rhaid i fariau bysiau gael eu-ffurfweddu'n arbennig i strwythur y batri ar gyfer cysylltiadau rhwng modiwlau batri, rhwng y system batri a'r BDU/PDU, ac o fewn-cylchedau foltedd uchel penodol.



Er enghraifft, efallai y bydd angen troeon lluosog ar far bws i glirio'r casin batri, cysylltwyr a chydrannau strwythurol eraill.



Mae gosod yr haen insiwleiddio trwy broses gorchuddio dip ar ôl i'r bar bws copr gael ei ffurfio yn caniatáu i'r cynnyrch gymryd siâp wedi'i deilwra sy'n cyd-fynd â'r gosodiad gosod penodol.



Mae'r dull dylunio hwn yn arbennig o addas ar gyfer systemau batri lle mae gofod yn gyfyngedig.





Mae bariau bysiau copr trochi plastig yn ateb allweddol ar gyfer systemau cysylltu foltedd uchel mewn pecynnau batri pŵer cerbydau ynni newydd (NEV).



Trwy gyfuno gwneuthuriad bar bws copr â phrosesu insiwleiddio dip, mae'n bosibl cyflawni dyluniad integredig sy'n mynd i'r afael â dargludedd trydanol, inswleiddio, ac addasu strwythurol.



Wrth i NEVs esblygu tuag at folteddau uwch, mwy o integreiddio, a phwysau ysgafnach, bydd cynhyrchion bar bysiau yn parhau i gael eu hoptimeiddio o ran deunyddiau, dylunio strwythurol a phrosesau gweithgynhyrchu.



Wrth ddewis bariau bysiau, mae'n rhaid i weithgynhyrchwyr batri pŵer, cyflenwyr cydrannau modurol, a pheirianwyr systemau foltedd uchel werthuso'n gynhwysfawr ffactorau megis cerrynt, foltedd, tymheredd, cyfyngiadau gofodol, inswleiddio, a dibynadwyedd mecanyddol i bennu'r strwythur bar bws a'r datrysiad inswleiddio gorau posibl.







Anfonwch eich lluniadau neu fanylebau atom heddiw, a gadewch i'n tîm peirianneg eich helpu i ddatblygu un wedi'i addasuCysylltydd bar bws batri trochi PVC wedi'i inswleiddiodatrysiad ar gyfer eich pecyn batri EV.
