Ni ellir trin bar bws electrolyzer 5000A+ fel dargludydd copr anhyblyg pan fydd beicio thermol dro ar ôl tro yn newid y pellter rhwng terfynellau sefydlog. Mae uniad ehangu copr hyblyg wedi'i adeiladu o ffoiliau copr tenau yn amsugno symudiad echelinol tra'n cynnal llwybr cerrynt gwrthiant isel; gall weldio trylediad moleciwlaidd ymuno â ffoiliau copr 0.1mm heb fflwcs bresyddu na sodr. Ar gyfer electrolyzers cyfredol uchel ac offer mwyndoddi trwm, nid hyblygrwydd yn unig yw'r targed dylunio, ond ymwrthedd rheoledig, dwysedd cerrynt, codiad tymheredd, teithio mecanyddol, a chywirdeb cymalau.





























































Mae colled trydanol cysylltiad cyfredol uchel yn dilyn:

P = I²R

Ar 5000 A, mae hyd yn oed gwrthiant o 20 μΩ yn cynhyrchu tua 500 W o wres yn y cysylltiad. Mae hyn yn gwneud gostyngiad mewn foltedd lefel millivolt a gwrthiant lefel micro-ohm-newidynnau dylunio perthnasol yn hytrach nag eitemau arolygu eilaidd.



5000A+ Llwybrau Cyfredol a 100% Dargludedd Copr IACS

Ar gyfer systemau electrolyzer DC cyfredol uchel, mae copr yn cael ei ddewis yn gyffredinol oherwydd bod copr trydanol purdeb uchel yn darparu dargludedd uchel iawn ac yn cynnal llwybrau cerrynt cryno.



Paramedr	Ystyriaeth beirianneg nodweddiadol
Cyfradd gyfredol	5000 A+ parhaus neu raglen-benodol
Deunydd copr	C1100 / copr dargludedd uchel
Dargludedd	Hyd at tua 100% IACS ar gyfer deunydd C1100 addas
Trwch ffoil	0.1 mm fesul haen ffoil
Strwythur ar y cyd	Ffoiliau copr cyfochrog lluosog
Prif swyddogaeth	Iawndal ehangu thermol a throsglwyddo cyfredol
Colled trydanol	Wedi'i bennu gan wrthwynebiad, ardal gyswllt, a dosbarthiad cerrynt
Arolygiad	Gwiriadau dimensiwn, gwrthiant trydanol a weldio cywirdeb



Mae strwythur ffoil aml-haen yn dosbarthu straen mecanyddol ar draws nifer o haenau copr tenau. Yn lle gorfodi bar copr anhyblyg i amsugno dadleoliad thermol, mae'r ffoils unigol yn ystwytho'n annibynnol.



Mae hyn yn arbennig o berthnasol i staciau electrolyzer, cysylltiadau unionydd, systemau bws DC, ac offer ffwrnais cyfredol uchel lle gall tymheredd dargludydd newid yn sylweddol rhwng cychwyn, gweithrediad cyson a diffodd.

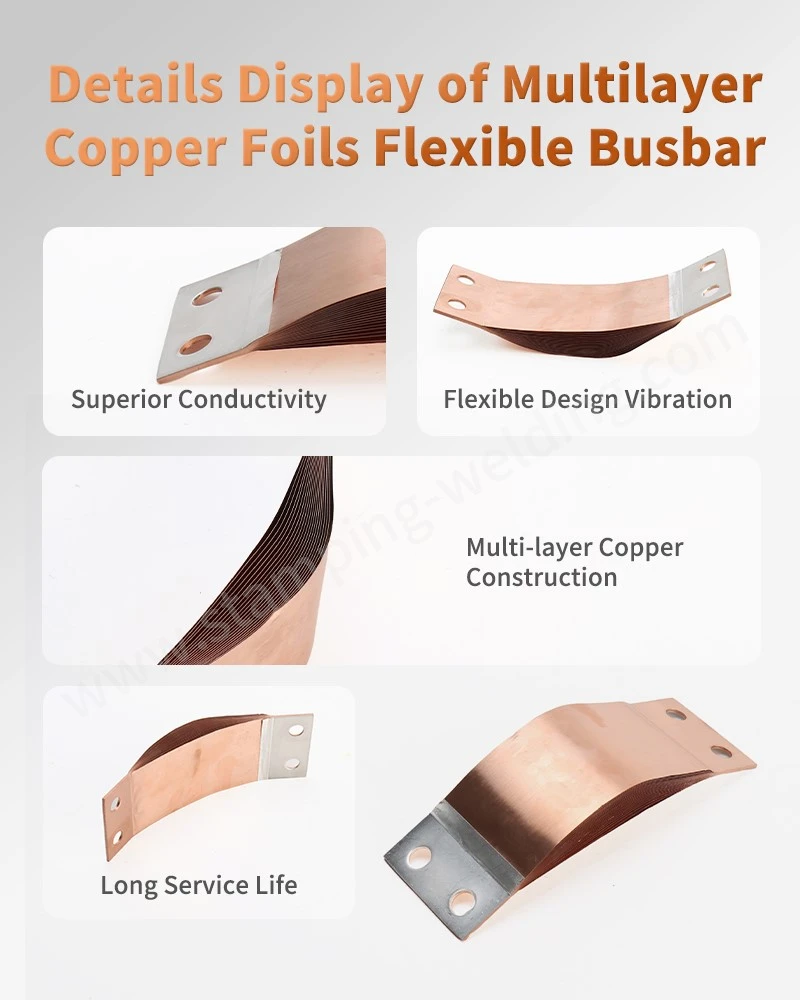

Ffoils Copr 0.1mm a Weldio Trylediad Moleciwlaidd Heb Fflwcs

Mae Siyntiad Copr wedi'i Weldio Trylediad yn defnyddio ffoiliau copr wedi'u pentyrru sy'n cael eu huno trwy bwysau rheoledig ac egni thermol. Yr amcan yw creu bond metelegol ar draws y rhyngwyneb ffoil yn hytrach na dibynnu ar sodr neu aloi presyddu ar wahân.



Ar gyfer ffoil copr 0.1mm, mae rheoli prosesau yn dod yn bwysig oherwydd bod y ffoil yn ddigon tenau ar gyfer cyflwr yr wyneb, gwastadrwydd, dosbarthiad pwysau, ac ocsidiad i ddylanwadu ar y rhyngwyneb bondio.



Mae proses weldio tryledu dan reolaeth fel arfer yn ystyried:

Purdeb copr a dargludedd trydanol
Trwch ffoil a chyfrif haenau
Glendid wyneb cyn ymuno
Pwysau cyswllt ar draws yr ardal fondio gyflawn
Tymheredd weldio ac amser preswylio
Anffurfiad lleol o'r pentwr ffoil
Ffurfiant ocsid yn ystod gwresogi
Parhad ardal wedi'i bondio
Gwrthiant trydanol ar ôl weldio
Cryfder mecanyddol ac ymddygiad blinder



Nid yw'r cysylltiad canlyniadol yn cynnwys unrhyw haen sodr confensiynol a allai gyflwyno rhyngwyneb trydanol neu thermol ychwanegol.



Ar gyfer cymwysiadau cyfredol uchel, yr amcan yw cysylltiad metelegol eang gyda throsglwyddiad cerrynt cyson ar draws yr ardal gorgyffwrdd a ddyluniwyd.

















































































IEC 60269 ac IATF 16949-Rheoli Proses Seiliedig ar gyfer Uniadau Cyfredol Uchel



Dylai'r llwybr cynhyrchu wahanu rheolaeth deunydd, ffurfio, ymuno ac arolygu terfynol. Ar gyfer prynwyr diwydiannol, dylai'r dystiolaeth ansawdd berthnasol fod yn gysylltiedig â'r gofynion cais a lluniadu gwirioneddol yn hytrach na thystysgrif deunydd generig.



Mae rheolaethau nodweddiadol yn cynnwys:

Dilysu deunydd - gradd copr, trwch a dargludedd.
Paratoi ffoil - cywirdeb dimensiwn, cyflwr wyneb a glendid.
Rheolaeth bentyrru - cyfrif ffoil, cyfeiriadedd a gorgyffwrdd wedi'i ddylunio.
Trylediad weldio - pwysau, tymheredd a rheoli beiciau.
Ffurfio - hyd ehangu terfynol, lled, lleoliad twll a geometreg derfynell.
Archwiliad trydanol - gwrthiant neu fesur gostyngiad foltedd -.
Archwiliad mecanyddol - weldio cywirdeb a dilysu dimensiwn.
QA - archwiliad CMM terfynol, archwiliad gweledol, a-dogfennaeth PPAP penodol i gwsmeriaid.



Ar gyfer{0}}systemau ansawdd sy'n deillio o fodurol, gellir cymhwyso disgyblaeth proses IATF 16949 a dogfennaeth PPAP Lefel 3 pan fydd y cwsmer yn pennu hynny. Ar gyfer prosiectau electrolyzer diwydiannol, yn lle hynny dylai'r cynllun arolygu gael ei alinio â'r lluniad cymeradwy, y fanyleb dechnegol, a'r safonau trydanol cymwys.



Cais am Werthusiad a Dyfynbris DFM Am Ddim





Mae gan bar copr anhyblyg gyfernod ehangu thermol diffiniedig. Pan fydd ei ddau bwynt mowntio wedi'u cyfyngu'n fecanyddol, mae newid tymheredd yn creu dadleoliad a straen yn hytrach na symudiad rhydd.



Ar gyfer dargludydd â hyd L, yr ehangiad thermol bras yw:

ΔL = × L × ΔT

lle:



ΔL=dadleoli thermol
= cyfernod ehangu thermol
L=hyd dargludydd gwreiddiol
ΔT=newid tymheredd



Ar gyfer copr, mae'r cyfernod oddeutu 16–17 × 10⁻⁶/K yn dibynnu ar ddeunydd ac ystod tymheredd.

Er enghraifft, gall dargludydd copr 500 mm sy'n destun cynnydd tymheredd o 100 K brofi tua:

ΔL ≈ 0.82 mm

Rhaid i gysylltiad anhyblyg ddarparu ar gyfer y symudiad hwn trwy'r strwythur amgylchynol, tyllau mowntio, dadffurfiad terfynol, neu straen dargludydd. Yn lle hynny, mae cymal ehangu copr hyblyg yn ymgorffori cydymffurfiad mecanyddol yn uniongyrchol i'r cysylltiad trydanol.



16–17 × 10⁻⁶/K Ehangu Copr a Thermol-Iawndal Beiciau

Mae'r rhan hyblyg fel arfer wedi'i dylunio fel pentwr o ffoil copr tenau yn hytrach nag un plât copr trwchus.



Adeiladu	Ymddygiad mecanyddol	Llwybr trydanol	Ystyriaeth cais nodweddiadol
Bar copr C1100 anhyblyg	Hyblygrwydd isel	Arweinydd uniongyrchol	Geometreg sefydlog

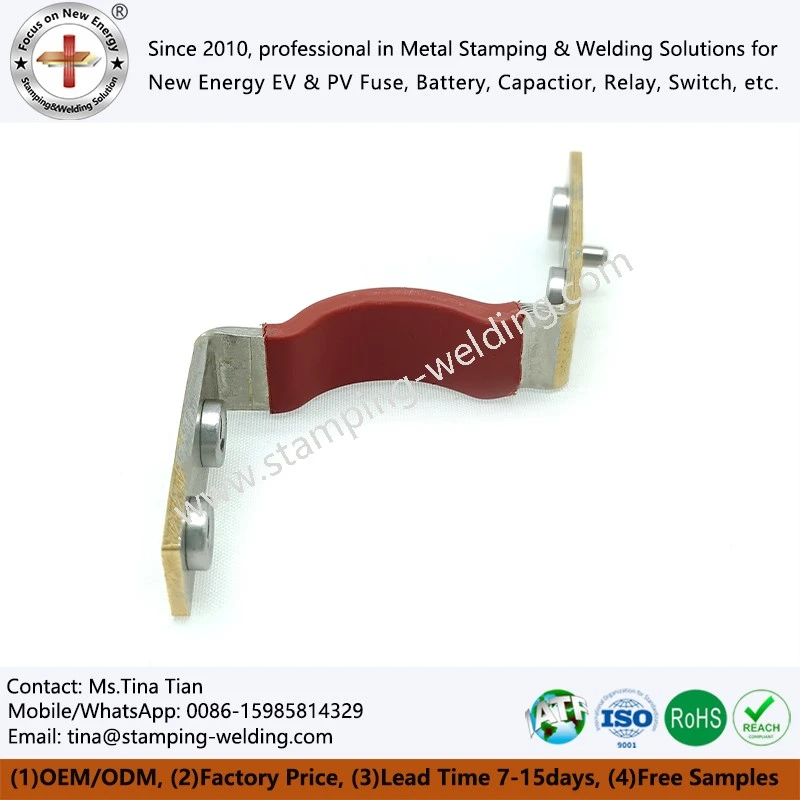

Stack ffoil copr wedi'i lamineiddio	Hyblygrwydd echelinol uchel	Llwybrau ffoil cyfochrog	Symudiad thermol
Cysylltydd copr plethedig	Hyblygrwydd uchel	Llinynnau lluosog	Symudiad deinamig
Siyntiad copr tryledu-wedi'i weldio	Adran ffoil hyblyg gyda therfynellau wedi'u bondio	Cymal metelegol arwynebedd mawr	Systemau DC presennol uchel



Mae'r pentwr ffoil yn caniatáu plygu a symudiad echelinol heb ei gwneud yn ofynnol i'r strwythur terfynell cyfan ddadffurfio.

Ar gyfer bar bws electrolyzer, dylai'r cymal ehangu felly gael ei bennu gan fwy na'i sgôr cerrynt enwol. Dylai'r lluniad peirianneg ddiffinio:

Cerrynt parhaus
Cerrynt brig
Tymheredd amgylchynol
Tymheredd yr arweinydd
Cylchred thermol disgwyliedig
Uchafswm symudiad
Lleiafswm radiws tro
Geometreg twll-twll terfynell
Cyfeiriad mowntio
Amlen gosod sydd ar gael
Gwrthiant trydanol gofynnol neu ostyngiad mewn foltedd

5000A+ Dwysedd Presennol a Gwasgariad Gwres

Ar 5000 A, mae dosbarthiad cerrynt ar draws cysylltydd hyblyg yn dibynnu ar drawstoriad dargludol effeithiol a geometreg rhyngwyneb.

Mae cynyddu nifer yr haenau ffoil copr yn cynyddu'r ardal ddargludol sydd ar gael. Fodd bynnag, nid yw ychwanegu ffoil yn unig yn gwarantu dosbarthiad cerrynt unffurf.

Mae'r trawsnewidiad terfynol yn arbennig o bwysig. Os yw cerrynt yn mynd i mewn i bentwr ffoil trwy ardal gul, gall dwysedd cerrynt lleol gynyddu ger y rhanbarth trawsnewid.

Am y rheswm hwn, dylid gwerthuso lled terfynell, gorgyffwrdd ffoil, arwynebedd weldio, a geometreg twll mowntio gyda'i gilydd.



Dylai adolygiad dylunio ymarferol archwilio:

Cyfredol → terfynell → parth bondio → pentwr ffoil → parth bondio → terfynell

yn hytrach na gwerthuso'r adran ffoil ar ei phen ei hun.



Ymwrthedd 20μΩ a Cholled I²R ar 5000A

Mae effaith ymwrthedd ar y cyd yn dod yn sylweddol ar gerrynt uchel.



Gwrthiant ar y cyd	Gostyngiad mewn foltedd ar 5000A	Colli pŵer ar 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Mae'r gwerthoedd hyn yn dangos pam y dylid cynnwys ymwrthedd cyswllt a gwrthiant weldio yn y cynllun dilysu dyluniad.



Nid yw gostyngiad o 20 μΩ i 10 μΩ yn lleihau gostyngiad mewn foltedd mesuredig o 50 mV yn unig. Ar 5000 A, mae hefyd yn lleihau colled gwrthiannol ddamcaniaethol tua 250 W ar y cysylltiad hwnnw.



Mae perfformiad maes gwirioneddol hefyd yn dibynnu ar dymheredd y dargludydd, pwysau cyswllt, cyflwr wyneb, tonffurf gyfredol, a geometreg gosod.



Lawrlwythwch Manyleb Dylunio Busbar







Mae angen rheolaethau dimensiwn gwahanol i gydosodiadau ffoil copr tenau i fariau copr wedi'u peiriannu confensiynol.



Nid yw'r dimensiynau critigol yn gyfyngedig i hyd a lled cyffredinol. Ar gyfer cysylltydd ehangu, mae trwch ffoil, uchder y pentwr, gwastadrwydd terfynell, lleoliad twll, lled weldio, a geometreg hyd rhydd i gyd yn dylanwadu ar osodiadau a pherfformiad trydanol.



Arolygiad CMM ±0.01mm ar gyfer Terfynellau Copr

Ar gyfer cydrannau terfynell manwl gywir, gellir rheoli dimensiynau dethol i ±0.01 mm lle bo angen gan y gallu lluniadu a gweithgynhyrchu cymeradwy.

Gall archwiliad CMM wirio:

Gosod{0}}safle twll
Lled terfynell
Hyd cyffredinol
Parallelism
Gwastadedd
Twll{0}}i-pellter ymyl
Geometreg derfynell wedi'i Weldio
Proffil wedi'i ffurfio



Dylai'r strategaeth arolygu wahaniaethu rhwng dimensiynau sy'n effeithio ar osodiadau trydanol a dimensiynau sy'n effeithio ar gliriad mecanyddol.



Er enghraifft, gall goddefgarwch gosod twll gosod effeithio'n uniongyrchol ar aliniad y cynulliad, tra bod dimensiwn -hyd heb ffoil yn effeithio ar y symudiad thermol sydd ar gael.



C1100 Copr a C2680 Pres: Dewis Deunydd ar 100% IACS

Ni ddylid trin copr a phres fel deunyddiau terfynol cyfnewidiadwy.


Eiddo	C1100 Copr Pur	C2680 Pres
Dargludedd trydanol	Uchel; gall graddau addas agosáu at 100% IACS	Yn is na C1100
Prif fantais	Gwrthiant trydanol isel	Cryfder mecanyddol uwch ac ymddygiad ffurfio
Dargludydd cyfredol uchel-	Ffefrir	Rhaglen-yn ddibynnol
Dargludedd thermol	Uchel	Is
Defnydd nodweddiadol	Busbars, ffoils, siyntiau	Terfynellau, rhannau trydanol strwythurol
Colled gyfredol uchel-	Is ar gyfer geometreg gyfatebol	Uwch ar gyfer geometreg gyfatebol
Gyrrwr dewis deunydd	Perfformiad trydanol	Gofynion mecanyddol/ffurfio



Ar gyfer llwybr cerrynt 5000A+, C1100 yn gyffredinol yw'r deunydd cychwyn pan fo dargludedd trydanol yn dominyddu'r dyluniad. Gellir ystyried pres lle mae anystwythder terfynol, ymwrthedd i draul, neu ofynion ffurfio yn cyfiawnhau ei ddefnyddio.



Dylai'r dewis terfynol fod yn seiliedig ar ofynion trydanol, mecanyddol ac amgylcheddol y cwsmer.

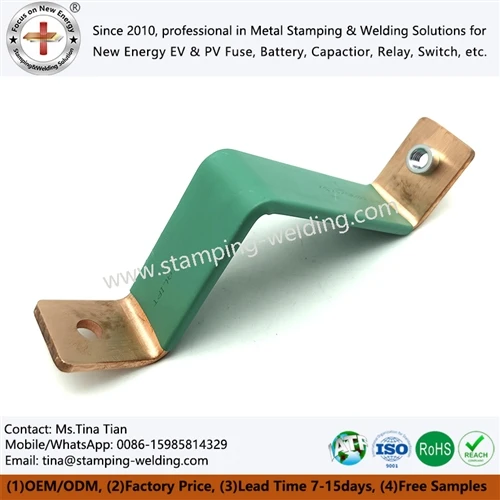

Gofynion Deuelectrig 15kV/mm ar gyfer Gwasanaethau Cyfredol Wedi'u Hinswleiddio'n Uchel-

Pan fo'r cysylltydd copr hyblyg wedi'i osod y tu mewn i gae wedi'i inswleiddio, rhaid gwerthuso inswleiddio ar wahân i'r dargludydd copr.

Mae systemau inswleiddio posibl yn cynnwys:

Cotio powdr epocsi
Inswleiddiad polymer wedi'i lamineiddio
ffilm PET
Ffilm polyimide
PVC neu ddeunyddiau insiwleiddio penodol eraill



Dylid nodi'r fanyleb deuelectrig berthnasol fel gofyniad prawf yn hytrach na'i thybio o enw'r deunydd yn unig.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV / mm, ynghyd â thrwch inswleiddio, pellter ymgripiad, clirio, a heneiddio amgylcheddol.



Ar gyfer offer electrolyzer foltedd uchel, dylid ystyried y cydosod cyflawn nid yn unig y deunydd cotio-yn ystod cymhwyso deuelectrig.







Anaml y bydd unionyddion electrolyter, systemau cynhyrchu hydrogen ac offer mwyndoddi trwm yn rhannu amlenni bar bws union yr un fath. Felly, efallai y bydd angen terfynellau gwrthbwyso ar gysylltydd hyblyg, lled terfynellau anghyfartal, staciau ffoil grisiog, arwynebau mowntio onglog, neu adrannau ehangu anghymesur.



Dylai'r broses beirianneg ddechrau gydag amlen lluniadu a gosod y cwsmer yn hytrach na gorfodi'r cais i mewn i geometreg cysylltydd safonol.



5000A+ Adolygiad DFM ar gyfer Siyntiau Copr Gwrthbwyso ac Anghymesur

Dylai adolygiad DFM archwilio:

-cyfeiriad mynediad presennol
Ardal cyswllt terfynell
Diamedr twll a goddefgarwch lleoliadol
-cyfrif haenau ffoil
Lled ffoil
Hyd hyblyg am ddim
Symudiad gofynnol
Cyfeiriad plygu
Terfynell gwrthbwyso
Maint{0}}ardal wedi'i weldio
Clirio gosod

Gall dyluniad anghymesur fod yn drydanol dderbyniol tra'n creu straen mecanyddol gormodol os yw'r echel symudiad niwtral mewn sefyllfa wael.

Am y rheswm hwnnw, dylid adolygu teithio mecanyddol a dosbarthiad cerrynt trydanol gyda'i gilydd.

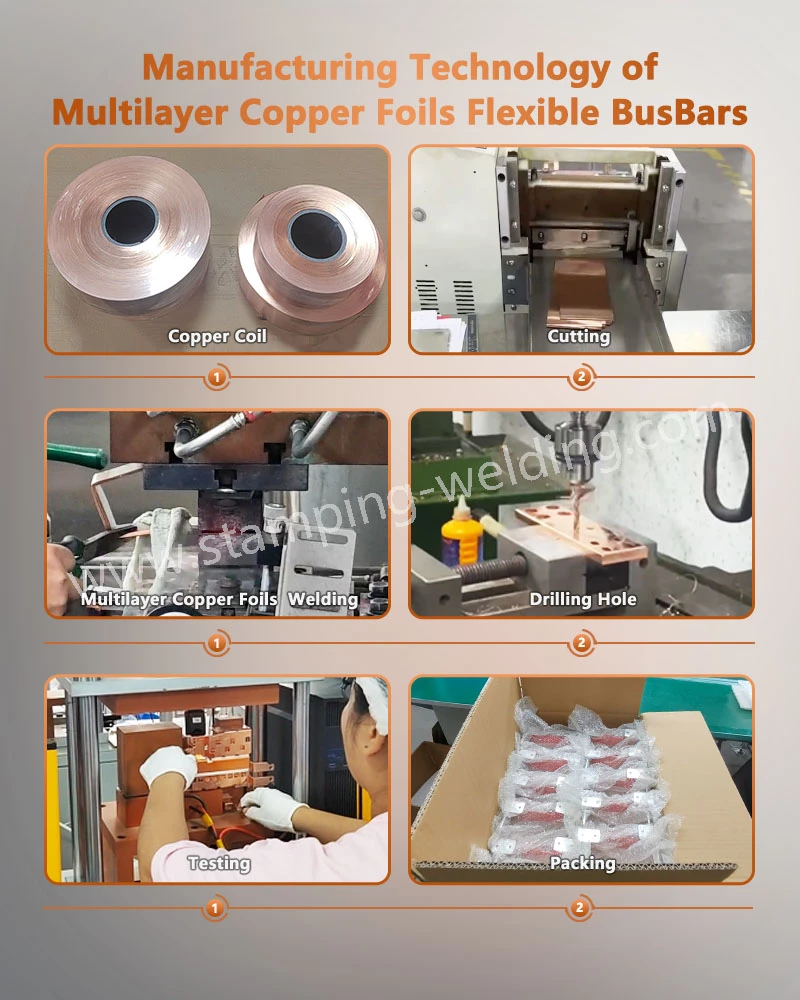

Yn-Die Riveting a ±0.01mm Rheoli Safle Terfynell

Lle mae terfynellau copr yn ymgorffori cydrannau metel ategol, mewn-rhwygo marw, stampio, neu ffurfiant eilaidd gellir eu hintegreiddio i'r llwybr gweithgynhyrchu.

Mae rheolaethau proses nodweddiadol yn cynnwys:

Stampio neu blancio cynyddol
Burr-rheolaeth uchder
Ffurfio
Mewn-rbedio marw lle bo'n berthnasol
Paratoi ffoil copr
Weldio trylediad
Ffurfio terfynell
Triniaeth arwyneb neu inswleiddio
CMM arolygiad
Gwirio trydanol a mecanyddol

Ar gyfer cydrannau wedi'u stampio'n fanwl gywir, dylid monitro traul offer yn erbyn dimensiynau critigol yn hytrach na dibynnu ar ddatganiad bywyd enwol yn unig.



Dogfennaeth PPAP Lefel 3 ac IATF 16949 ar gyfer Cynhyrchu Cyfaint

Ar gyfer prosiectau modurol neu fodurol, gall dogfennaeth PPAP gynnwys:

Cofnodion dylunio
Dogfennaeth newid peirianneg
Diagram llif proses
PFMEA
Cynllun rheoli
Dadansoddiad system fesur
Canlyniadau dimensiwn
Canlyniadau profion deunydd a pherfformiad
Astudiaethau proses cychwynnol
Sampl rhannau cynhyrchu
Cymeradwyo ymddangosiad lle bo'n berthnasol
Gwarant Cyflwyno Rhannol

Defnyddir PPAP Lefel 3 yn gyffredin pan fydd y cwsmer yn gofyn am becyn cyflwyno llawn.

Ar gyfer cymwysiadau electrolyzer diwydiannol a mwyndoddi, gellir addasu dogfennaeth i gytundeb ansawdd y cwsmer yn hytrach na chymhwyso strwythur PPAP modurol yn awtomatig.



Cais am Werthusiad a Dyfynbris DFM Am Ddim





Dylai uniadau ehangu cyfredol uchel gael eu dilysu yn unol â dulliau methiant trydanol a mecanyddol gwirioneddol y cymhwysiad.

Dylai'r cynllun arolygu gwmpasu'r deunydd copr a'r cysylltydd gorffenedig.



5000A+ Gwrthiant Trydanol a Thymheredd-Dilysiad Cynnydd

Gall rhaglen ddilysu cynhyrchiad gynnwys:



Prawf	Pwrpas peirianneg
Gwrthiant DC	Gwirio ymwrthedd dargludydd a chymalau
Mesur gostyngiad-foltedd	Mesur colledion trydanol o dan gerrynt penodedig
Prawf codiad tymheredd	Gwerthuso perfformiad thermol
Beicio thermol	Gwirio iawndal mecanyddol
Arolygiad uniondeb Weld	Dilysu-parhad ardal wedi'i bondio
Arolygiad dimensiwn	Cadarnhau cydymffurfiaeth lluniadu
Mesur CMM	Dilysu geometreg gritigol
Gwrthiant inswleiddio	Gwiriwch ynysu trydanol
Dielectric gwrthsefyll	Gwirio system inswleiddio
Profion amgylcheddol	Gwerthuso amodau gweithredu penodedig



Dylid sefydlu'r union gyfredol, hyd y prawf, a'r terfynau derbyn o fanyleb y cynnyrch.



5000A -Profi Beic Cyfredol a Thermol Parhaus

Ar gyfer cysylltydd ehangu cyfredol uchel-, dilyniant dilysu defnyddiol yw:

Gwrthiant cychwynnol → llwytho cerrynt dan reolaeth → sefydlogi tymheredd → diffodd → oeri → cylch thermol → ymwrthedd terfynol

Gall y gymhariaeth rhwng gwrthiant cychwynnol ac ôl-brawf ddatgelu diraddiad na all archwiliad un dimensiwn ei ganfod.

Gall cysylltydd sy'n parhau i fod yn dderbyniol o ran dimensiwn ond sy'n datblygu ymwrthedd rhyngwyneb cynyddol ddod yn bwynt methiant thermol o hyd yn ystod gweithrediad hir.


EN 45545 ac UL 94 V-0 ar gyfer Dewis Inswleiddio

Ar gyfer offer sydd wedi'u gosod mewn systemau trafnidiaeth neu systemau trydanol caeedig, gall gofynion inswleiddio gynnwys safonau arafu fflamau neu fwg/gwenwyndra penodol.

Yn dibynnu ar y cais terfynol, gall manylebau gyfeirio at:

UL 94 V-0
EN 45545
Dielectric wrthsefyll gofynion
Gwrthiant inswleiddio
Ymlusgo a chlirio
Dosbarth tymheredd
Gwrthiant cemegol
Heneiddio amgylcheddol

Dylid neilltuo'r safonau hyn yn ôl y categori offer a'r farchnad gyrchfan. Nid yw tystysgrif ddeunydd yn unig yn sefydlu cydymffurfiad y cynulliad gorffenedig.





Mae'r adeiladwaith cywir yn dibynnu ar gyfredol, symudiad, tymheredd, geometreg gosod, a gofynion dilysu.



Gofyniad	Cyfeiriad peirianneg a argymhellir
5000A + DC parhaus	Ffoil copr aml-haen C1100
Symudiad thermol uchel	Adran hyblyg hirach am ddim
Lle gosod cyfyngedig	Geometreg ffoil amlhaenog gryno
Gwrthiant trydanol isel	-copr dargludedd uchel ac ardal fondio fawr
Beicio thermol dro ar ôl tro	Stack ffoil hyblyg gyda symudiad rheoledig
Pwyntiau gosod gwrthbwyso	Geometreg derfynell ffurfiedig/anghymesur
Lloc -foltedd uchel	Inswleiddiad diffiniedig, ymgripiad a chlirio
System ansawdd modurol	IATF 16949 / PPAP Lefel 3 fel y nodir
Geometreg derfynell fanwl	CMM arolygiad
Fflwcs-uno copr am ddim	Weldio trylediad moleciwlaidd
Amddiffyn rhag cyrydiad	Cymhwysiad-triniaeth arwyneb penodol
Llwyth mecanyddol uchel	Geometreg terfynell ac optimeiddio ardal weldio



Felly, dylai'r Uniad Ehangu Copr Hyblyg gael ei nodi fel cydran electrofecanyddol gyflawn, nid dim ond fel darn o gopr hyblyg.





Ar gyfer asesiad DFM cywir, dylai'r pecyn prynu ddarparu:



Cerrynt di-dor graddedig
Uchafswm cerrynt gweithredu
Cymhwysiad DC neu AC
Foltedd gweithredu
Tymheredd amgylchynol
Tymheredd dargludydd uchaf
Amrediad beicio-thermol
Symudiad gofynnol
Hyd am ddim cysylltydd
Dimensiynau terfynell
Patrwm twll
Gradd copr
Trwch ffoil
Gofyniad inswleiddio
-gofyniad triniaeth arwyneb
Targed gwrthiant trydanol
-terfyn codi tymheredd
Nifer a galw blynyddol
Safon arolygu ofynnol
Gofyniad PPAP
Gofynion pecynnu



Mae lluniad, ffeil STEP, neu luniad 2D dimensiwn yn ddigon ar gyfer adolygiad gweithgynhyrchu cychwynnol.



Ar gyfer ceisiadau uwch na 5000 A, dylid gwerthuso'r cysylltydd fel rhan o'r llwybr cyfredol cyflawn. Gall geometreg bar bysiau, rhyngwynebau terfynell, caledwedd mowntio, ac amodau oeri newid y gwrthiant mesuredig a'r cynnydd tymheredd yn sylweddol.





Pa wybodaeth sydd ei hangen i ddyfynnu cymal ehangu copr hyblyg 5000A+?

Darparwch gerrynt graddedig, foltedd, gradd copr, trwch ffoil, dimensiynau terfynell, patrwm twll mowntio, symudiad thermol, amrediad tymheredd, gofynion inswleiddio, a maint blynyddol. Mae llun 2D neu ffeil STEP yn galluogi adolygiad DFM mwy cywir.



Gall 0.1mmffoil copr yn cael ei weldio trylediadheb sodr na fflwcs presyddu?

Oes. Gellir uno ffoil copr 0.1mm wedi'i bentyrru gan ddefnyddio weldio trylediad moleciwlaidd wedi'i reoli. Mae'r broses yn defnyddio pwysau ac egni thermol i ffurfio bond metelegol heb sodr confensiynol neu haen fflwcs.



A ellir cyflenwi uniadau ehangu copr siâp wedi'u teilwra gyda PPAP Lefel 3?

Oes. Pan fo'r cwsmer yn gofyn, gellir trefnu'r cynhyrchiad o amgylch dogfennaeth PPAP Lefel 3, gan gynnwys canlyniadau dimensiwn, cofnodion deunydd, llif proses, PFMEA, cynllun rheoli, a data dilysu perfformiad.
