Rôl Bariau Bysiau Cynhwysydd Ffilm mewn Systemau Pŵer Cerbydau Ynni Newydd

Gydag ehangiad byd-eang cyflym y diwydiant cerbydau ynni newydd, mae cerbydau trydan (EVs) a cherbydau trydan hybrid (HEVs) yn gosod gofynion cynyddol llym ar effeithlonrwydd, dwysedd pŵer a dibynadwyedd eu systemau trenau pŵer. Fel y gydran graidd sy'n cysylltu'r batri tyniant â'r modur gyrru, mae'r gwrthdröydd yn gyfrifol am drosi pŵer a rheolaeth fanwl gywir, sy'n gofyn am weithrediad sefydlog o dan amodau llym a nodweddir gan foltedd uchel, cerrynt uchel, a newid amledd uchel. Yn y cyd-destun hwn, mae cynwysyddion ffilm Link DC a'u cydosodiadau bar bysiau cysylltiedig yn chwarae rhan ganolog, gan wasanaethu fel cydrannau hanfodol sy'n sicrhau perfformiad trydanol a chydnawsedd electromagnetig systemau gyriant trydan foltedd uchel.



Mae bar bws y cynhwysydd ffilm yn llawer mwy na chysylltydd dargludol syml; mae'n gydran drydanol fanwl iawn sy'n integreiddio trawsyriant cerrynt, afradu gwres, a chymorth strwythurol. Mae'n dylanwadu'n uniongyrchol ar effeithlonrwydd trawsyrru'r system, ei galluoedd rheoli thermol, a'i hoes weithredol hirdymor. Yn enwedig gyda mabwysiadu lled-ddargludyddion trydedd genhedlaeth yn eang, mae harneisiau gwifrau traddodiadol yn ei chael hi'n anodd bodloni'r gofynion ar gyfer gweithredu amledd uchel ac anwythiad isel. O ganlyniad, mae barrau bysiau cynhwysydd cyfansawdd-sy'n cynnig anwythiad parasitig isel, dibynadwyedd inswleiddio uchel, ac integreiddio uchel-yn dod yn duedd datblygu anhepgor yn y diwydiant electroneg cerbydau ynni newydd, gan eu bod i bob pwrpas yn atal pigau foltedd amledd uchel yn ystod y newid a lleihau colledion system.





Mae system powertrain cerbyd ynni newydd yn cynnwys y batri pŵer, rheolydd modur, gwrthdröydd, a rhyng-gysylltiadau foltedd uchel. Fel y gydran graidd ar gyfer trosi ynni trydanol, rhaid i'r gwrthdröydd drosi cerrynt uniongyrchol (DC) yn gerrynt eiledol (AC) i yrru'r modur; o fewn y broses hon, mae'r cynhwysydd Cyswllt DC yn chwarae rhan hanfodol wrth sefydlogi foltedd bws DC. O dan amodau gweithredu cymhleth-megis cychwyn, cyflymiad, ac adfer ynni-mae'r amrywiadau presennol yn ddwys. Heb gydrannau hidlo effeithlon, mae modiwlau pŵer yn agored iawn i lai o effeithlonrwydd a bywyd gwasanaeth byrrach a achosir gan jitter foltedd a crychdonni.



DC{0}}Mae cynwysorau ffilm cyswllt yn effeithiol yn llyfnhau amrywiadau foltedd, yn amsugno ceryntau crychdonni amledd uchel, ac yn lliniaru ymchwyddiadau foltedd, gan wella sefydlogrwydd modiwlau pŵer yn sylweddol. Ymhlith y rhain, mae cynwysyddion ffilm polypropylen â chyfeiriadedd biacsi (BOPP) wedi dod i'r amlwg fel yr ateb a ffefrir ar gyfer gwrthdroyddion tyniant mewn cerbydau ynni newydd, diolch i'w colled isel, gallu gwrthsefyll foltedd uchel, ac ymateb amledd uchel uwch. Fodd bynnag, mae gwireddu potensial perfformiad cynhwysydd yn llawn yn dibynnu nid yn unig ar ei strwythur mewnol ond hefyd ar y dull o gysylltiad trydanol allanol.



Os defnyddir gwifrau traddodiadol i gysylltu'r cynhwysydd â'r modiwl pŵer, mae'r llwybrau corfforol hir sy'n deillio o hyn yn cyflwyno anwythiad parasitig sylweddol. Yn ystod-newid cyflymder uchel dyfeisiau pŵer, mae'r anwythiad parasitig hwn yn achosi pigau foltedd diffodd difrifol; mae'r rhain nid yn unig yn cynyddu colledion thermol system yn sylweddol ond hefyd yn peri risg o achosi chwalfa deuelectrig mewn sglodion lled-ddargludyddion sensitif. O ganlyniad, mae goresgyn y cyfyngiadau electromagnetig sy'n gynhenid ​​​​mewn gwifrau traddodiadol wedi dod yn ddatblygiad allweddol ar gyfer gwella effeithlonrwydd a diogelwch cyffredinol systemau gyriant trydan foltedd uchel.



Mae bariau bysiau arbenigol ar gyfer cynwysyddion cerbydau ynni newydd wedi dod i'r amlwg fel ateb pensaernïol hanfodol ar gyfer optimeiddio perfformiad DC{0}}Cyswllt. Trwy ddefnyddio topoleg wedi'i lamineiddio anwythiad isel sy'n gorgyffwrdd yn dynn, mae'r bar bws yn defnyddio'r broses o ganslo meysydd magnetig a gynhyrchir gan gerrynt gwrthgyferbyniol i leihau anwythiad parasitig dolen i'r ystod nanohenri (nH). Mae hyn yn sylfaenol yn atal pigau foltedd newid amledd uchel ac yn lleihau colledion system, tra ar yr un pryd yn gwella integreiddiad y system a sicrhau gweithrediad sefydlog y system gyriant trydan foltedd uchel.





Mae bar bws cynhwysydd ffilm EV yn strwythur cysylltiad dargludol cyfansawdd sydd wedi'i gynllunio'n benodol ar gyfer systemau gyriant trydan foltedd uchel cerbydau ynni newydd. Mae'n gwasanaethu'n bennaf i ryng-gysylltu cynwysorau ffilm cyswllt DC-, modiwlau pŵer IGBT, modiwlau pŵer SiC MOSFET, a gwrthdroyddion rheoli modur.

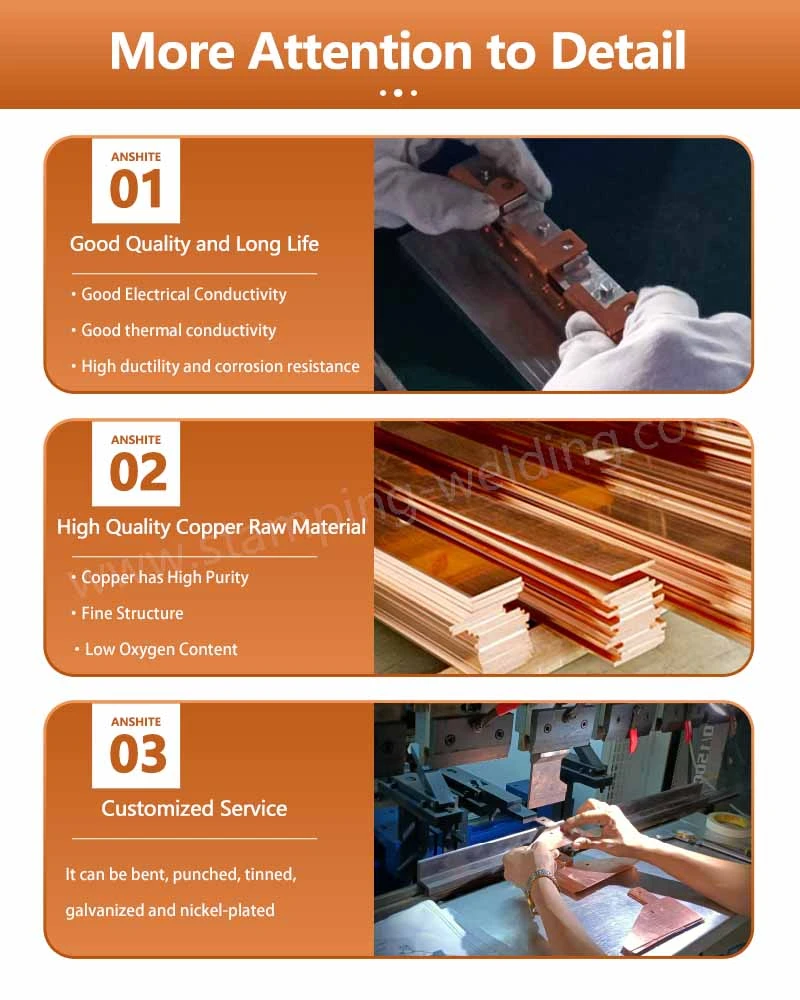

Yn wahanol i fariau bysiau copr safonol, mae barrau bysiau cynhwysydd EV fel arfer yn cynnwys dyluniad wedi'i lamineiddio sy'n cynnwys haenau swyddogaethol lluosog. Y cyntaf yw'r haen dargludol. Mae'r haen hon yn gyffredinol yn defnyddio deunyddiau copr dargludedd uchel megis copr T2, copr pur C1100, neu OFC (ocsigen{{6}copr di-ocsigen)-sy'n cynnig dargludedd trydanol a thermol rhagorol i fodloni gofynion gweithredol uchel presennol cerbydau ynni newydd. Yr ail haen yw'r haen inswleiddio. Mae deunyddiau cyffredin yn cynnwys ffilm polyester PET, ffilm polyimide PI, a deunydd inswleiddio PEN. Mae'r haen hon yn atal cylchedau byr rhwng polion positif a negyddol, gwella gallu gwrthsefyll foltedd, a gwella dibynadwyedd amgylcheddol. Mae'r drydedd haen yn cynnwys strwythurau diogelu a chysylltu.

Yn dibynnu ar ofynion penodol y prosiect cerbyd, gall y bar bws ymgorffori triniaethau arwyneb (fel platio tun, nicel, neu arian), strwythurau terfynell, a pharthau cysylltiad â stamp manwl gywir. Trwy'r dyluniad cyfansawdd aml-haen hwn, mae'r bar bws wedi'i lamineiddio yn galluogi trosglwyddiad cerrynt uchel o fewn gofod cryno tra'n lleihau ardal y ddolen gylched, gan leihau anwythiad parasitig.





Lleihau inductance parasitig i wella effeithlonrwydd gwrthdröydd. Mae gwrthdroyddion cerbydau ynni newydd (NEV) yn trosglwyddo o dechnoleg IGBT draddodiadol i dechnoleg lled-ddargludyddion pŵer SiC. Mae dyfeisiau SiC yn cynnig amleddau newid uwch, colledion newid is, tymereddau gweithredu uwch, a dwysedd pŵer uwch. Ar gyfer gwrthdroyddion NEV cenhedlaeth nesaf sy'n defnyddio modiwlau pŵer SiC, mae dyluniad bar bws anwythiad isel wedi dod yn ofyniad technegol hanfodol.



Gwella integreiddiad systemau trenau pwer NEV. Mae NEVs yn mynnu defnydd cynyddol effeithlon o ofod. Mae dulliau cysylltu traddodiadol fel arfer yn gofyn am geblau copr lluosog, terfynellau niferus, a strwythurau mowntio cymhleth; Mae dulliau o'r fath nid yn unig yn defnyddio gofod ond maent hefyd yn dueddol o gael gwallau cysylltu. Mewn cyferbyniad, mae bariau bysiau ar gyfer cynwysorau ffilm NEV yn cynnwys dyluniad modiwlaidd y gellir ei addasu i gyd-fynd â phensaernïaeth benodol y gwrthdröydd. Ar gyfer platfformau 800V NEV, mae systemau foltedd uchel yn gofyn am atebion cysylltu sy'n fwy cryno, diogel a dibynadwy, gan wneud gwasanaethau bar bysiau integredig yn duedd allweddol mewn systemau electronig NEV.



Gwella rheolaeth thermol mewn-amgylcheddau presennol uchel. Yn aml mae'n rhaid i drenau pŵer NEV wrthsefyll amrywiadau sylweddol yn y cerrynt. Mewn amgylcheddau gweithredu cerrynt uchel, mae barrau bysiau yn cynhyrchu gwres Joule (P=I²R), lle mae P yn cynrychioli colled pŵer, I yw'r cerrynt gweithredu, ac R yw'r gwrthiant. O ganlyniad, mae'r dewis o ddeunydd bar bws, arwynebedd trawstoriadol, a dyluniad strwythurol i gyd yn dylanwadu ar godiad tymheredd y system. Mae barrau bysiau copr o ansawdd uchel yn cynnig ymwrthedd isel, dargludedd thermol uchel, a chryfder mecanyddol sefydlog. Mae optimeiddio'r trwch haen gopr a'r llwybrau afradu gwres yn helpu i leihau'r cynnydd yn y tymheredd gweithredu, a thrwy hynny wella dibynadwyedd tymor hir y system trenau pŵer NEV.





Yn systemau powertrain cerbydau ynni newydd (NEVs), mae cynwysyddion ffilm cyswllt DC yn chwarae rhan hanfodol wrth sefydlogi foltedd DC, tra bod y bariau bysiau sy'n cysylltu'r cynwysyddion hyn â modiwlau pŵer yn pennu effeithlonrwydd trosglwyddo pŵer a dibynadwyedd system. Wrth werthuso trenau pŵer NEV, mae sylw'n aml yn canolbwyntio ar gapasiti batri, effeithlonrwydd modur, perfformiad gwrthdröydd, a thechnoleg lled-ddargludyddion pŵer.

Fodd bynnag, mae cydrannau rhyng-gysylltu yn chwarae rhan yr un mor hanfodol mewn systemau gyriant trydan perfformiad uchel.

Mae llwybrau trawsyrru cerrynt byrrach yn lleihau colledion system, tra bod strwythur trydanol mwy cryno yn lleihau paramedrau parasitig. O ganlyniad, mae bariau bysiau perfformiad uchel ar gyfer cynwysyddion ffilm cyswllt DC wedi dod yn ffocws allweddol wrth optimeiddio systemau electroneg pŵer NEV.



Trwy leihau anwythiad parasitig yn effeithiol, mae'r integreiddiad hwn yn gwella sefydlogrwydd cyffredinol y system tra'n hybu-capasiti trawsyrru cyfredol uchel. Ar yr un pryd, mae'n optimeiddio galluoedd rheoli thermol ac yn gwella perfformiad cydweddoldeb electromagnetig (EMC) yn sylweddol ar draws gweithrediadau foltedd uchel heriol.

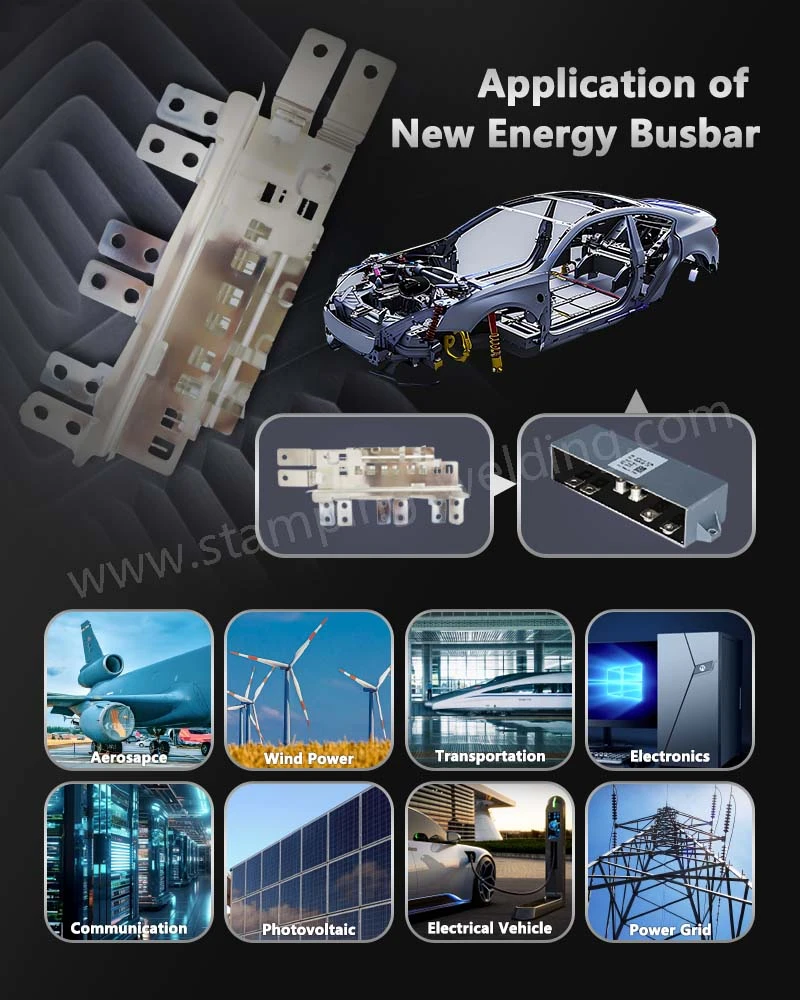

Defnyddir bariau bysiau cynhwysydd ffilm yn eang mewn cydrannau craidd cerbydau ynni newydd, megis gwrthdroyddion prif yriant, gwefrwyr ar-fwrdd (OBCs), troswyr DC/DC, ac unedau dosbarthu pŵer foltedd uchel (PDUs). Mewn gwrthdroyddion a systemau gyriant trydan "pob-mewn-un", mae'r bar bws wedi'i gysylltu'n dynn â'r cynhwysydd ffilm cyswllt DC-; mae nid yn unig yn llyfnu foltedd DC ac yn amsugno'r ceryntau crychdonni dwys a'r pigau foltedd a gynhyrchir gan -newid amledd uchel mewn lled-ddargludyddion pŵer ond mae hefyd yn dosbarthu ceryntau uchel yn effeithlon ac yn cydbwyso canghennau cynhwysydd lluosog mewn saernïaeth modur a PDU deuol. Diolch i'w topoleg geometrig gryno, mae barrau bysiau cyfansawdd yn bodloni'r gofynion ar gyfer trawsyrru anwythiad isel, inswleiddio dibynadwy, gwasgariad gwres effeithlon, a gwarchod cydnawsedd electromagnetig (EMC) i gyd o fewn ôl troed lleiaf ac ar ddwysedd pŵer uchel.



Yn sgil mabwysiadu llwyfannau foltedd uchel 800V a lled-ddargludyddion carbid silicon (SiC) yn gyflym, mae barrau bysiau cynhwysydd ffilm yn y dyfodol yn esblygu tuag at dopolegau anwythiad uwch-isel nanohenry (is-nH). Trwy ddefnyddio topolegau platiau cyfochrog manwl gywir, bylchiad lamineiddio ar raddfa micron, a chynlluniau canslo maes magnetig 3D, gall bariau bysiau cyfansawdd leihau anwythiad parasitig yn sylweddol, a thrwy hynny gael gwared ar bigau foltedd troad amledd uchel yn y ffynhonnell. Ar yr un pryd, mae bariau bysiau yn mynd y tu hwnt i'w rôl draddodiadol fel "cysylltwyr trydanol" yn unig i integreiddio'n ddi-dor â creiddiau cynhwysydd, platiau sylfaen oeri hylif, a modiwlau pŵer. Mae hyn yn creu modiwlau ffiseg aml-ffiseg "electromagnetig-thermol-strwythurol" integredig iawn sy'n cyfuno trawsyrru cerrynt, dargludiad gwres, a gosod synwyryddion, gan fodloni'n effeithiol y galw am ddyluniad ysgafn a'r defnydd gorau o ofod mewn systemau gyriant trydan.



Mynd i'r afael â'r heriau o groniad gwres lleol a -meysydd trydan foltedd uchel bob yn ail sy'n gysylltiedig â dwysedd pŵer uchel, dyfodolbarrau bysiau cynhwysydd ffilm cerbyd ynni newydd (NEV).Bydd yn mabwysiadu'n eang ddeunyddiau insiwleiddio newydd a nodweddir gan ymwrthedd tymheredd uchel (dros 150 gradd) a dargludedd thermol uchel-fel ffilmiau PI wedi'u haddasu a resinau epocsi dargludol thermol. Trwy gyfuno'r deunyddiau hyn â phrosesau selio-gwthio poeth a di-dor-ymyl poeth, gall gweithgynhyrchwyr sicrhau gweithrediad rhad ac am ddim rhyddhau rhannol (< 10 pC) under long-term high-voltage conditions and extend the component's service life and environmental durability. Furthermore, driven by the need for vehicle lightweighting and cost optimization, the adoption of high-conductivity aluminum busbars and copper-aluminum composite busbars will continue to rise; when combined with selective micron-level salt-spray-resistant coatings and precision ultrasonic or laser welding technologies, these solutions significantly reduce system weight while ensuring high-frequency conductivity and welding reliability.
