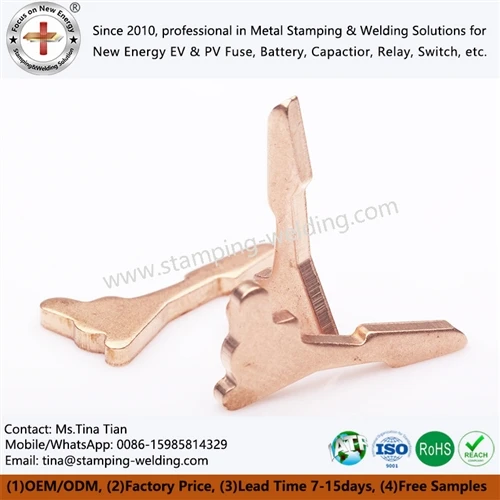

Cyfrinachau Peirianneg Die Blaengar: Cyflawni Goddefiannau ±0.01mm mewn Terfynellau Copr Manwl

Mae terfynellau copr manwl gywir sy'n gofyn am oddefiant dimensiwn ±0.01mm yn dibynnu llai ar yr arolygiad terfynol nag ar bensaernïaeth marw cynyddol, rheoli deunydd, a-monitro prosesau. Ar gyfer -Stampio Die Precision Progressive cyfaint uchel, rhaid dylunio clirio marw, geometreg dyrnu carbid, plygu sawl cam, arweiniad stribed, ac adborth synhwyrydd fel un system reoledig.



Ar gyfer terfynellau batri EV, -cysylltwyr electroneg pŵer, cydrannau ras gyfnewid, a-cysylltiadau trydanol cyfredol uchel, gall drifft dimensiwn gynyddu ymwrthedd cyswllt, tarfu ar rym cydosod, neu greu camliniad wrth fewnosod awtomataidd. Felly mae angen i OEM stampio copr manwl uchel reoli'r broses ffurfio yn y marw yn hytrach na cheisio cywiro amrywiad ar ôl stampio.







Mae marw cynyddol yn trosi stoc coil yn derfynell orffenedig trwy weithrediadau tyllu dilyniannol, blancio, bathu, ffurfio, plygu a thorri{0}}. Ar oddefiant o ±0.01 mm, mae pob gorsaf yn cyfrannu at y pentwr dimensiwn terfynol-i fyny.



Dylai'r dyluniad marw sefydlu system datwm sefydlog cyn datblygu geometreg gorsaf unigol. Dylai dimensiynau swyddogaethol gyfeirio at yr un datwm stribed lle bo modd yn hytrach na chronni goddefiannau o droadau neu dyllau blaenorol.



Rheolaeth datwm IATF 16949 ar gyfer stampio terfynell ±0.01mm



Mae pensaernïaeth datwm ymarferol yn gwahanu'r derfynell yn dri grŵp rheoli:

Datwm cynradd: stribed cludo neu nodwedd leoli sy'n rheoli llain y llain.
Datwm eilaidd: twll peilot neu nodwedd dyllu manwl sy'n rheoli safle hydredol.
Datwm swyddogaethol: cyswllt terfynol, twll mowntio, neu arwyneb paru wedi'i reoli yn erbyn gofyniad y cynulliad.

Ar gyfer -stampio copr manwl uchel, mae targedau proses nodweddiadol yn cynnwys:



Paramedr	Targed Peirianneg	Rheolaeth Sylfaenol
Dimensiwn critigol gorffenedig	±0.01mm	Die geometreg + CMM
Cae stribed	±0.01–0.02mm	System beilot
Diamedr twll	±0.01mm	Clirio dyrnu / marw carbid
Burr uchder	Proses-benodol	ymyl punch + clirio
Ongl plygu	±0.5 gradd neu dynnach	Ffurfio sawl cam
Trwch deunydd	Manyleb y cyflenwr	Arolygiad sy'n dod i mewn
Aliniad marw	Rheolaeth lefel micron-broses	Die cynnal a chadw + system canllaw
Gwiriad dimensiwn terfynol	CMM	Dogfennaeth PPAP Lefel 3



Y pwynt hollbwysig yw na ddylid trin ±0.01mm fel manyleb arolygu derfynol yn unig. Os na all y gallu proses gynnal y dimensiwn yn ystod cynhyrchu parhaus, nid yw didoli rhannau gorffenedig yn gyfystyr â rheolaeth broses.



Ymddygiad materol C1100 a C2680 o dan reolaeth IATF 16949

Mae terfynellau copr yn sensitif i drwch deunydd a phriodweddau mecanyddol. Mae copr pur C1100 yn cynnig dargludedd trydanol uchel, tra bod pres C2680 yn darparu mwy o gryfder ac ymddygiad ffurfio gwahanol.



Eiddo	C1100 Copr Pur	C2680 Pres
Mantais gynradd	Dargludedd trydanol uchel	Cryfder mecanyddol uwch
Cais nodweddiadol	-terfynellau cyfredol uchel, rhyngwynebau bar bysiau	Terfynellau cysylltydd, cysylltiadau strwythurol
Ffurfio ymddygiad	Hydwythedd uchel; gall anffurfiad gynyddu amrywiad springback	Cryfder uwch; mwy o rym ffurfio
Dargludedd	Hyd at tua 100% IACS yn dibynnu ar gyflwr	Yn is na chopr pur
Ystyriaeth offer	Adlyniad a rheolaeth galling	Llwyth ffurfio uwch
Gofyniad wyneb	Efallai y bydd angen platio ar geisiadau cyswllt trydanol	Platio tun/nicel a ddefnyddir yn gyffredin



Dylid cydberthyn ardystio deunydd â lot coil, tymer, trwch, a chyfeiriad stampio. Gall amnewid deunydd sy'n ymddangos yn gyfatebol yn ddimensiwn ar luniad newid grym ffurfio a sbringback.



Cais am Werthusiad a Dyfynbris DFM Am Ddim





Mae deunydd punch yn effeithio'n uniongyrchol ar sefydlogrwydd ymyl, ffurfio burr, ailadroddadwyedd dimensiwn, a chyfnodau cynnal a chadw. Ar gyfer terfynellau copr sy'n gofyn am rediadau cynhyrchu hir, dylai'r dewis rhwng SKD11 caled a carbid fod yn seiliedig ar lwyth, geometreg, cyflwr materol, a'r cyfrif strôc disgwyliedig.



Carbid twngsten yn erbyn SKD11 ar gyfer stampio manwl uchel



Deunydd Offer	Nodweddion Nodweddiadol	Cais Manwl	Prif Risg
Carbid twngsten	Caledwch uchel iawn a gwrthsefyll gwisgo	Tyllu mân, slotiau cul, tyllau critigol	Brau o dan effaith neu gamlinio
SKD11	Caledwch uchel, caledwch, peiriannu	Dyrnu cyffredinol, marw, ffurfio mewnosodiadau	Ymyl gwisgo dros rediadau hir
Carbide + SKD11 cyfuniad	Gwisgwch{0}}dorri gwrthiannol gyda chymorth llymach	Cyfaint uchel-cyfaint cynyddol yn marw	Angen cynulliad rheoledig
Dur offeryn wedi'i orchuddio	Llai o ffrithiant a gwell ymddygiad traul	Cynhyrchu{0}}cyflymder uchel	Difrod cotio os yw'r swbstrad yn ansefydlog



Ar gyfer tyllu terfynell dirwy, gall dyrniadau carbid fod ar flaen y gad yn fwy craff dros gynhyrchu estynedig. Fodd bynnag, ni ddylid dewis carbid yn syml oherwydd ei fod yn anoddach.



Gall pwnsh ​​carbid sydd wedi'i alinio'n wael dorri esgyrn lle byddai dyrnu SKD11 yn anffurfio neu'n gwisgo'n raddol.



1. marw clirio rheolaethau burr uchder a sefydlogrwydd dimensiwn

Mae gan gopr hydwythedd uchel a gall gynhyrchu treigliad annymunol, burr, neu anffurfiad eilaidd pan fo'r clirio wedi'i gydweddu'n wael â thrwch deunydd.

Mae'r cliriad effeithiol yn dibynnu ar:

Aloi copr a thymer
Trwch deunydd
Geometreg punch
Cyflymder torri
Uchder burr gofynnol
Diamedr twll
Oes offer disgwyliedig

Ar gyfer terfynell -fanwl uchel, rhaid i'r cliriad marw gael ei ddilysu'n arbrofol yn hytrach na'i gopïo o dabl canrannol generig.

Dylai treial cynhyrchu gyfateb i:

clirio → grym torri → parth torri asgwrn → uchder burr → gwyriad dimensiwn → gwisgo offer

Mae hyn yn creu ffenestr broses fesuradwy ar gyfer cynnal a chadw marw dilynol.



2. Mae strwythurau cymorth SKD11 yn lleihau'r risg o dorri esgyrn carbid

Dylid cynnal mewnosodiadau carbid yn fecanyddol yn hytrach na bod yn agored i lwytho ochrol heb ei reoli. Mae marw blaengar manwl gywir yn aml yn cyfuno cydrannau torri carbid â dalwyr dur offer caled, strwythurau canllaw, a mewnosodiadau y gellir eu newid.

Nid y caledwch mwyaf yn unig yw'r amcan. Yr amcan yw trosglwyddo llwyth dan reolaeth.





Plygu yn aml yw'r ffynhonnell fwyaf o amrywiad dimensiwn ar ôl tyllu. Gall terfynell adael yr orsaf dorri o fewn goddefgarwch a dal i fethu arolygiad terfynol oherwydd bod adferiad elastig yn newid ei ongl neu uchder swyddogaethol.



Mae Springback yn cael ei effeithio gan:

Cryfder cynnyrch deunydd
Gweithio-ymddygiad caledu
Radiws plygu
Trwch deunydd
Cyfeiriad grawn
Ffurfio ongl
Radiws offer
Nifer y camau ffurfio
Pwysau cyswllt
Gwisgo offer

Mae ffurfio aml-gam yn lleihau amrywiad onglog o dan reolaeth IATF 16949

Dylai marw cynyddol manwl gywir osgoi gorfodi tro difrifol i mewn i orsaf sengl pryd bynnag y bydd y geometreg olaf yn sensitif i springback.



Gall dilyniant nodweddiadol ddefnyddio:

Cyn-ffurfio: sefydlu'r geometreg tro cychwynnol.
Ffurfio canolradd: cynyddu'r ongl blygu wrth ddosbarthu dadffurfiad plastig.
Ffurfio graddnodi: sefydlu'r ongl swyddogaethol derfynol.
Bathu neu atal: sefydlogi arwynebau critigol lle bo angen.
Archwiliad terfynol: gwiriwch y datwm swyddogaethol gan ddefnyddio mesuryddion CMM neu bwrpasol.



Ffurfio Strategaeth	Rheoli Springback	Llwyth Offeryn	Ailadrodd Dimensiynol
Plygu -cam sengl	Cyfyngedig	Llwyth lleol uchel	Is
Plygu dau gam	Wedi gwella	Wedi'i ddosbarthu	Wedi gwella
Ffurfio tri cham	Rheolaeth uchel	Wedi'i ddosbarthu	Uchel
Ffurfio + atal	Uchel iawn ar gyfer nodweddion dethol	Llwyth terfynol uwch	Uchel
Bathu	Rheolaeth anffurfiad lleol cryf	Uchel	Uchel ar gyfer nodweddion rheoledig



Dylid pennu nifer y gorsafoedd ar sail ymddygiad materol a geometreg yn hytrach nag o dempled offer sefydlog.



Dylid cynnwys iawndal tro yn y marw

Os oes angen ongl derfynol o 90 gradd ar derfynell, ni ddylai'r dyrnu ffurfio o reidrwydd gael ei ddylunio o amgylch safle offer enwol 90 gradd.

Mae'n bosibl y bydd angen gor-ffurfio'r broses wirioneddol, ac yna adferiad elastig rheoledig.



Ar gyfer dilysu cynhyrchu, dylai'r tîm peirianneg gofnodi:

Ongl offeryn
Ongl stampio gwirioneddol
Ongl Springback
Llawer deunydd
Cyfeiriad stribed
Strôc teclyn
Cyfrif strôc cynhyrchu

Mae hyn yn creu perthynas olrheiniadwy rhwng geometreg offer ac amrywiad rhan gorffenedig.






Ni all marw cynyddol sy'n gweithredu ar gyfraddau strôc uchel ddibynnu'n llwyr ar arolygiad diwedd-llinell. Gall dyrnu difrodi, cydran ar goll, gwall bwydo, neu stribed dwbl gynhyrchu cannoedd o rannau diffygiol cyn i'r gweithredwr ganfod y broblem.



Mewn{0}}mae synwyryddion marw yn trosi amodau proses dethol yn signalau cynhyrchu uniongyrchol.



Stampio cynyddol a reolir gan y synhwyrydd o dan Lefel 3 PPAP



Mae pwyntiau monitro cyffredin yn cynnwys:

Presenoldeb materol
Safle stribed
Ymgysylltu peilot
Presenoldeb rhan
Canfod camborth
Canfod deunydd dwbl
Toriad dyrnu
Cadarnhad o alldaflu
Marw gorlwytho
Ffurfio sefyllfa



Swyddogaeth Synhwyrydd	Cyflwr Canfyddadwy	Risg Cynhyrchu os na chaiff ei reoli
Synhwyrydd stribed	Deunydd ar goll	Strôc gwag
Synhwyrydd peilot	Safle stribed anghywir	Camlinio twll/tro
Synhwyrydd rhan	Rhan heb ei daflu allan	Marw rhwystr
Monitro punch	Difrod dyrnu	Burr neu fethiant dimensiwn
Monitro llwyth	Grym ffurfio annormal	Difrod offer
Monitro porthiant	Traw anghywir	Camgofrestru gorsaf
Canfod dalen ddwbl	Deunydd yn gorgyffwrdd	Toriad pwnsh



Ar gyfer PPAP Lefel 3, dylai'r strategaeth synhwyrydd fod yn gysylltiedig â'r broses FMEA, cynllun rheoli, gweithgareddau MSA, a dilysu dimensiwn.

Nid y synhwyrydd ei hun yw'r system ansawdd. Daw ei werth o gysylltu'r signal â chynllun adwaith diffiniedig.



Dylai gallu prosesu gyd-fynd â manylebau ±0.01mm

Ar gyfer dimensiwn terfynol critigol, dylid cyfrifo Cp a Cpk o ddata cynhyrchu yn hytrach na'u tybio o rediad prototeip.



Lle:

Terfyn manyleb uchaf USL =
LSL=terfyn manyleb is
μ=proses yn ei olygu
σ=gwyriad safonol



Os yw'r fanyleb yn ±0.01mm, dim ond 0.02mm yw cyfanswm y lled goddefgarwch. Felly gall newidiadau bach mewn trwch deunydd, gwisgo offer, aliniad stribedi, neu rym ffurfio ddefnyddio cyfran sylweddol o'r ffenestr broses sydd ar gael.





Ni ddylid defnyddio peiriant mesur cydlynu yn unig fel offeryn derbyn terfynol. Gall data CMM hefyd gefnogi treial marw, cymeradwyaeth gyntaf, cynnal a chadw ataliol, a dilysu newid peirianyddol.



Strategaeth fesur CMM ar gyfer terfynellau ±0.01mm

Dylid rhannu nodweddion hanfodol yn:

Safle twll
Diamedr twll
Hyd cyffredinol
Lled terfynell
Uchder y tro
Ongl plygu
Safle cyswllt
Gwastadedd
Proffil wedi'i ffurfio



Dylai rhaglen CMM atgynhyrchu'r strwythur datwm swyddogaethol a ddiffinnir yn y lluniad peirianyddol.



Er enghraifft, gall mesur uchder terfynell yn erbyn ymyl allanol ansefydlog gynhyrchu mesuriad technegol gywir nad yw'n cynrychioli cyflwr gwirioneddol y cynulliad.



Rhaid i'r dull arolygu felly gyfateb i gynllun datwm swyddogaethol y cynnyrch.







Nid yw cysondeb offer yn sefydlog. Mae ymylon trawsbynciol yn gwisgo, gan ffurfio sglein arwynebau, cliriadau'n newid, ac mae cydrannau canllaw yn colli eu cyflwr gwreiddiol yn raddol.



Ar gyfer cynhyrchu terfynellau copr cyfaint uchel, dylai gwaith cynnal a chadw ataliol fod yn seiliedig ar ddangosyddion proses mesuradwy yn hytrach na chyfnod calendr mympwyol.



Offeryn-monitro bywyd o dan reolaeth proses IATF 16949

Trac o leiaf:

Cyfrif strôc cynhyrchu
Burr uchder
Diamedr twll critigol
Safle twll critigol
Ongl plygu
Ffurfio uchder
Grym stampio
Amledd larwm synhwyrydd
Hanes amnewid dyrnu
Lwfans malu

Gellir sefydlu sbardun cynnal a chadw defnyddiol pan fydd dangosydd proses yn agosáu at ei derfyn rheoli.

Er enghraifft:

cyfrif strôc → twf burr → drifft dimensiwn twll → Gostyngiad Cpk → cynnal a chadw dyrnu

Mae hyn yn fwy addysgiadol na dweud bod gan ddis "fywyd -saethiad" damcaniaethol.

Mae bywyd offer yn dibynnu ar ddeunydd, trwch, geometreg, iro, cyfradd strôc, clirio marw, ac arfer cynnal a chadw.



Dylai cynnal a chadw marw gadw'r system datwm wreiddiol

Ar ôl malu neu ailosod pwnsh, rhaid i'r gydran wedi'i hadfer gynnal ei pherthynas â:

System beilot
Post canllaw
Mewnosoder marw
Cludwr stribed
Gorsaf ffurfio gyfagos

Gall ailosod un gydran sydd wedi treulio heb wirio'r orsaf gyflawn gyflwyno gwrthbwyso dimensiwn newydd.





Mae'r matrics canlynol yn crynhoi'r berthynas rhwng gofynion cynnyrch a phenderfyniadau offer.



Gofyniad Cynnyrch	Rheolaeth Beirianneg a Argymhellir	Dilysu
Dimensiwn twll ±0.01mm	Pwnsh carbid + clirio rheoledig	CMM
Tyllu cyfaint uchel	Cydrannau torri carbid	Mesur Burr
Geometreg derfynell gymhleth	Ffurfio sawl cam	Proffil/CMM
Ongl blygu sensitif	Cyn-ffurflen + graddnodi/atal	Mesurydd ongl/CMM
Dargludedd trydanol uchel	C1100 copr	Tystysgrif deunydd + prawf dargludedd
Cryfder strwythurol uwch	C2680 pres	Tystysgrif deunydd + data mecanyddol
Cynhyrchu{0}}cyflymder uchel parhaus	Mewn-synwyryddion marw	Dilysiad synhwyrydd
Cyflenwad Haen 1 modurol	System broses IATF 16949	Archwilio + PPAP
Cymeradwyaeth offer newydd	Dilysiad dimensiwn llawn	Lefel 3 PPAP
Rhedeg cynhyrchu hir	Cynnal a chadw offer ataliol	Cofnodion bywyd strôc/offer



Lawrlwythwch y Fanyleb Dylunio Stampio





Dylai prosiect stampio manwl ddechrau gyda'r lluniadu rhan a'r gofynion swyddogaethol yn hytrach na gyda chyfluniad marw safonol.



Yn ystod adolygiad DFM, dylai'r tîm peirianneg archwilio:

Gradd deunydd a thymer
Trwch stribed
Cyfeiriad grawn
Radiws tro lleiaf
Twll{0}}i-pellter ymyl
Burr cyfeiriad
Dilyniant tyllu
Dyluniad cludwr
Cae stribed
Dyraniad gorsaf cynyddol
Ffurfio llwyth
Gwacáu sgrap
Lleoliadau synhwyrydd
Datymau arolygu
Gofynion triniaeth wyneb

Ar gyfer cydrannau trydanol EV ac ESS, dylid ystyried perfformiad trydanol hefyd yn ystod dylunio mecanyddol.



Gall dimensiwn terfynell sy'n cwrdd â ±0.01mm fod yn anaddas o hyd os yw trwch platio, grym cyswllt, geometreg paru, neu'r adran -cario croes- gyfredol y tu allan i'r fanyleb.



Am y rheswm hwn, dylid adolygu rheolaeth dimensiwn mecanyddol a dilysu trydanol gyda'i gilydd.



Dylai dogfennaeth PPAP Lefel 3 gysylltu offer â rheoli cynhyrchu

Gall cyflwyniad cynhyrchiad gynnwys:

Diagram Llif Proses
PFMEA
Cynllun Rheoli
MSA
Canlyniadau Dimensiynol
Tystysgrifau Deunydd
Astudiaethau Gallu
Cofnodion Offer
Paramedrau Proses
Cymeradwyaeth Ymddangosiad
Canlyniadau Profion Swyddogaethol
Rhannau Sampl
Gwarant Cyflwyno Rhannol

Y pwrpas yw dangos bod y broses weithgynhyrchu-nid dim ond swp dethol o rannau-yn gallu bodloni'r gofynion lluniadu dro ar ôl tro.





Ar gyfer terfynellau trydanol cyfredol uchel, mae stampio manwl gywir yn rhyngweithiad rheoledig rhwng ymddygiad materol, geometreg marw, dilyniant ffurfio, deunyddiau offeru, cywirdeb peiriant, ac archwilio.



Dylai OEM sy'n stampio copr manwl uchel sy'n targedu ±0.01mm sefydlu'r broses o amgylch pedwar rheolaeth beirianyddol:



Dyluniad Offer Stampio Terfynell yn seiliedig ar ddatwm swyddogaethol a stac goddefgarwch rheoledig-i fyny.
Detholiad offer carbid a SKD11 yn cyfateb i ofynion llwyth torri, traul, geometreg a chynnal a chadw.
Plygu a graddnodi aml-gam i reoli springback yn hytrach na dibynnu ar ffurfiant un cam.
Mewn-monitro synhwyrydd marw ac arolygu CMM i ganfod drifft proses cyn i symiau mawr ddod yn anghydffurfiol.



Ar gyfer rhaglenni storio modurol ac ynni, gellir integreiddio'r rheolaethau hyn wedyn ag IATF 16949, PPAP Lefel 3, astudiaethau gallu prosesau, a-rheoli bywyd teclyn wedi'i ddogfennu.



Nid terfynell gopr wedi'i stampio sy'n pasio arolygiad yn unig yw'r canlyniad. Mae'n broses stampio gyda pherthynas fesuradwy rhwng deunydd → offeru → ffurfio → arolygu → gallu proses → ailadroddadwyedd cynhyrchu.





Sut gall marw cynyddol gynnal goddefgarwch ±0.01mm yn ystod cynhyrchu terfynell copr cyfaint uchel?

Defnyddiwch system datwm wedi'i reoli, offer carbid manwl gywir, cliriad marw wedi'i ddilysu, ffurfio -camau lluosog, synwyryddion marw, cynnal a chadw ataliol, a dilysu prosesau CMM-. Rhaid i drwch a thymer deunydd hefyd aros o fewn y fanyleb gymeradwy.



Pa ddeunyddiau offer sy'n cael eu defnyddio ar gyfer-manylder uchelstampio terfynell copr?

Defnyddir carbid twngsten yn gyffredin ar gyfer cydrannau torri traul uchel a gweithrediadau tyllu critigol, tra bod SKD11 yn cael ei ddefnyddio ar gyfer dyrnu, marw, dalwyr, a ffurfio cydrannau lle mae angen mwy o wydnwch a defnyddioldeb.



A all cyflenwr stampio terfynell gopr ddarparu dogfennaeth PPAP Lefel 3?

Oes. Gall rhaglen barod ar gyfer cynhyrchu gynnwys adroddiadau dimensiwn, PFMEA, cynllun rheoli, MSA, astudiaethau gallu, tystysgrifau deunydd, llif proses, cofnodion offer, rhannau sampl, a dogfennaeth Gwarant Cyflwyno Rhannol.
