Oeri Hylif ac Oeri Aer ar gyfer Cabinetau Codi Tâl Power DC Uchel: Pa Dechnoleg Ddylech Chi ei Dewis?

Wrth i ystod gyrru cerbydau ynni newydd (NEVs) barhau i gynyddu-a chyda'r galw cynyddol am adnewyddu ynni cyflym mewn meysydd gwasanaeth priffyrdd, parciau logisteg, depos bysiau, a gorsafoedd gwefru ar raddfa fawr, mae gwefru pŵer DC yn dod i'r amlwg fel cyfeiriad datblygu allweddol ar gyfer seilwaith gwefru NEV.



O'u cymharu ag offer codi tâl pŵer isel safonol, mae'n rhaid i systemau gwefru pŵer DC uchel drosglwyddo mwy o egni mewn llai o amser; o ganlyniad, mae cydrannau fel modiwlau gwefru, dyfeisiau pŵer, bariau bysiau, cysylltwyr, a cheblau gwefru yn destun llwythi thermol uwch.

Yn erbyn y cefndir hwn, mae technoleg rheoli thermol wedi dod yn ffactor hollbwysig wrth ddylunio cypyrddau gwefru DC pŵer uchel.

Ar hyn o bryd, mae offer gwefru pŵer uchel yn defnyddio dau ddull rheoli thermol yn bennaf:



· Oeri aer
· Oeri hylif



Felly, beth yn union yw'r gwahaniaethau rhwng oeri aer ac oeri hylif? Pam mae oeri hylif yn dod yn fwyfwy pwysig wrth godi tâl cyflym DC? A sut y dylai rhywun wneud y dewis cywir wrth brynu'r cypyrddau hyn?





Swyddogaeth graidd cabinet gwefru DC pŵer uchel yw trosi pŵer AC o'r grid yn bŵer DC sy'n addas ar gyfer batris tyniant cerbydau ynni newydd.



Gellir crynhoi'r broses trosi ynni sylfaenol fel a ganlyn:



Grid AC → Modiwl Pŵer → Allbwn DC → Dosbarthwr Codi Tâl → Batri EV



Yn ystod y broses hon, mae cydrannau o fewn y modiwl pŵer-fel dyfeisiau lled-ddargludyddion, anwythyddion, cynwysorau, trawsnewidyddion, ac electroneg pŵer arall-yn cynhyrchu gwres.



Er bod gan fodiwlau gwefru modern effeithlonrwydd trosi uchel, mewn systemau gwefru sy'n gweithredu ar y lefel cannoedd o gilowat, gall hyd yn oed canran fach o golled effeithlonrwydd arwain at lwyth thermol absoliwt sylweddol.



Er enghraifft, pan fydd system codi tâl pŵer uchel yn darparu cannoedd o gilowat o bŵer yn barhaus, rhaid i'r gwres a gynhyrchir gan golledion mewnol gael ei wasgaru'n barhaus; fel arall, gall y materion canlynol godi:



· Tymheredd cynyddol cydrannau pŵer
· Llai o effeithlonrwydd codi tâl
· Cyfyngiadau pŵer allbwn
· Hyd oes y cydrannau dan fygythiad
· Rhoi systemau diogelu'r system ar waith
· Llai o sefydlogrwydd yn ystod gweithrediad hir



Felly, ar gyfer cabinet gwefru DC pŵer uchel, nid cydran ategol yn unig yw'r system oeri ond elfen hanfodol sy'n pennu gallu allbwn parhaus yr offer.





Mae cabinet gwefru DC wedi'i oeri gan aer yn defnyddio aer fel cyfrwng oeri i wasgaru gwres a gynhyrchir y tu mewn i'r offer i'r amgylchedd cyfagos trwy gydrannau megis gwyntyllau, sinciau gwres a dwythellau aer.



Mae system nodweddiadol wedi'i hoeri gan aer fel arfer yn cynnwys:



·Fan Oeri
· Sinc Gwres
· Aer dwythell
· Hidlydd Aer
· Synhwyrydd Tymheredd
· Strwythur Awyru



Ei egwyddor gweithredu sylfaenol yw:



Cynhyrchu Gwres → Sinc Gwres → Llif Awyr Gorfodol → Gwasgariad Gwres → Aer Amgylchynol



Mae cefnogwyr yn gyrru aer ar draws modiwlau pŵer a sinciau gwres, gan gludo gwres allan o'r offer.

Mae gan y dull hwn ddyluniad cymharol aeddfed ac mae'n parhau i fod yn hynod ymarferol ar gyfer offer gwefru pŵer DC canolig a chymwysiadau ag amodau amgylcheddol addas.





Mae cabinet gwefru DC wedi'i oeri gan hylif yn defnyddio oerydd fel cyfrwng trosglwyddo gwres.



O'i gymharu ag aer, gall hylif sy'n cylchredeg trwy ddolen oeri a ddyluniwyd yn arbennig drosglwyddo gwres a gynhyrchir y tu mewn i'r offer yn fwy effeithiol i gyfnewidydd gwres i'w afradu i'r amgylchedd wedyn.



Gall system -oeri hylif nodweddiadol gynnwys:



· Pwmp Oerydd
· Plât Oeri
· Cyfnewidydd Gwres
· Rheiddiadur
· Cronfa Oerydd
· Synhwyrydd Tymheredd
· Synhwyrydd Llif
· System Monitro Pwysau



Gellir crynhoi'r broses weithredu sylfaenol fel a ganlyn:



Modiwl Pŵer → Plât Oeri → Oerydd → Cyfnewidydd Gwres → Rheiddiadur → Gwasgariad Gwres



Mewn -systemau gwefru pŵer uwch, gellir cymhwyso technoleg oeri hylif nid yn unig i'r modiwlau pŵer y tu mewn i'r cabinet ond hefyd i geblau a chysylltwyr gwefru cyfredol uchel.



Er enghraifft, mae data diwydiant sydd ar gael i'r cyhoedd yn dangos systemau gwefru gwasgaredig-yn cynnwys cabinet pŵer 600 kW wedi'u paru â 500 o geblau gwefru hylif A-wedi'u cynllunio i gefnogi codi tâl ar yr un pryd am gerbydau lluosog tra'n dyrannu pŵer yn ddeinamig yn seiliedig ar-galw cerbydau amser real.





1. Yn fwy addas ar gyfer dyluniadau dwysedd pŵer uchel

Wrth i bŵer gwefru DC barhau i godi, mae cypyrddau gwefru yn gofyn am osod modiwlau electroneg pŵer capasiti mwy neu uwch.

Pe bai rhywun yn ychwanegu mwy o gefnogwyr a chynyddu llif aer, byddai materion fel dyluniad llwybr llif aer mewnol, dimensiynau sinc gwres, lefelau sŵn, a chyfyngiadau gofod cabinet yn heriau sylweddol.



Mewn cyferbyniad, mae systemau oeri hylif yn defnyddio platiau oeri a dolenni cylchrediad i echdynnu gwres yn uniongyrchol o'r cyffiniau-cydrannau cynhyrchu gwres, a thrwy hynny gynnig mwy o hyblygrwydd dylunio ar gyfer offer dwysedd pŵer uchel.



2. Yn hwyluso- codi tâl cyfredol uchel

Gellir mynegi pŵer codi tâl yn syml fel:



P = U × I



Mewn geiriau eraill, ar gyfer foltedd penodol, mae angen cerrynt uwch i gynyddu pŵer gwefru.

Fodd bynnag, wrth i'r cerrynt gynyddu, mae cynhyrchu gwres mewn dargludyddion, ceblau a chysylltwyr yn dod yn fwy amlwg.





Dylid blaenoriaethu atebion oeri hylif ar gyfer prosiectau sydd â'r nodweddion canlynol:

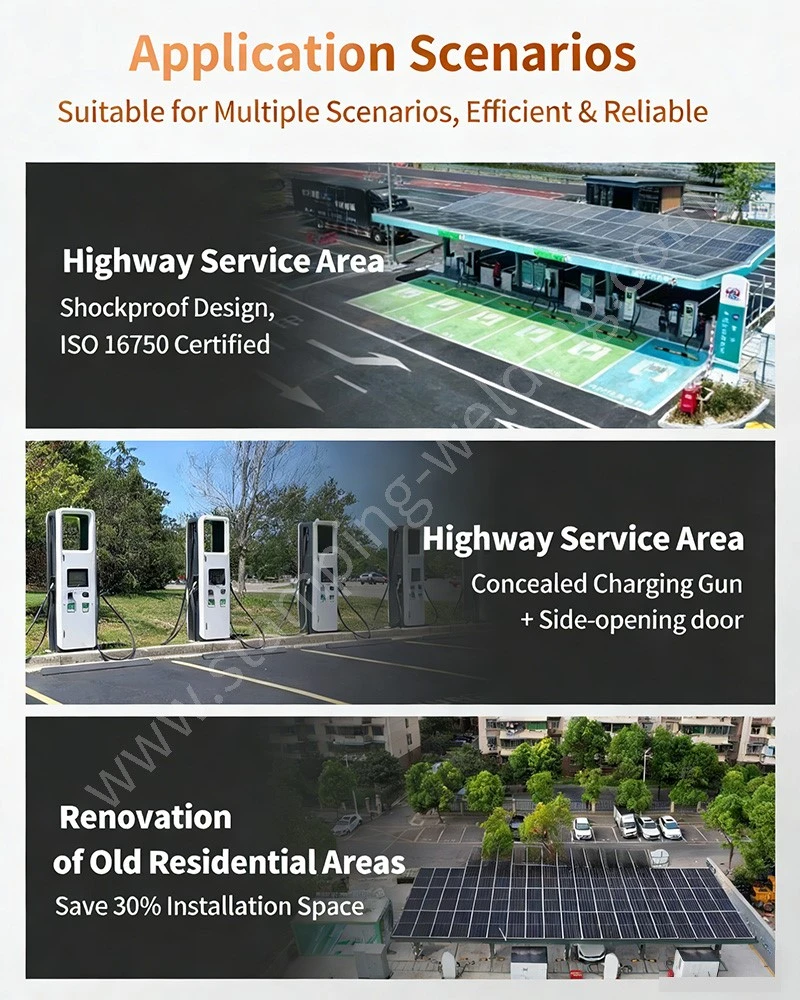

1. Gorsafoedd gwefru cyflym iawn priffyrdd

Mae meysydd gwasanaeth priffyrdd fel arfer yn gofyn am amseroedd aros byr i gerbydau, gan greu galw mawr am alluoedd adnewyddu ynni cyflym.

Pan fydd cerbydau lluosog yn codi tâl ar yr un pryd, gall offer gwefru weithredu o dan lwythi uchel am gyfnodau estynedig, gan roi mwy o bwysau ar systemau rheoli thermol.



2. Cerbydau masnachol a fflydoedd logisteg

Mae cerbydau logisteg fel arfer yn gweithredu ar amserlenni diffiniedig gyda ffenestri penodol ar gyfer ailwefru.

Ar gyfer fflydoedd sydd angen amseroedd gweithredu cyflym, gall gwefru -power DC uchel helpu i leihau'r amser y mae cerbydau'n ei dreulio mewn gorsafoedd gwefru.

Mae Adran Ynni yr Unol Daleithiau hefyd wedi nodi bod codi tâl cyflym DC yn addas ar gyfer rhai cymwysiadau fflyd lle mae angen i gerbydau ailwefru yn ystod arosfannau byr.



3. Bysiau a cherbydau trydan trwm

Mae bysiau, tryciau, cerbydau porthladd, a cherbydau trydan masnachol eraill fel arfer yn cynnwys galluoedd batri mawr; o ganlyniad, efallai y bydd seilwaith gwefru angen allbwn pŵer uwch a'r gallu i weithredu'n barhaus am gyfnodau hirach.

Gyda datblygiad safonau a systemau gwefru pŵer uchel megis MCS, mae pwysigrwydd technoleg oeri hylif mewn cymwysiadau gwefru cyfredol uchel wedi dod yn fwyfwy arwyddocaol.



4. Gorsafoedd Talu Defnydd Uchel-

Os oes angen gorsaf wefru i wasanaethu nifer fawr o gerbydau yn barhaus trwy gydol y dydd, gall llwyth gweithredu gwirioneddol yr offer fod yn llawer uwch na'r hyn a geir mewn lleoliadau swyddfa neu breswyl nodweddiadol.





Wrth i'r galw am wefru cerbydau ynni newydd barhau i gynyddu, mae systemau gwefru pŵer uchel yn esblygu i sawl cyfeiriad allweddol.



1. Pŵer Uwch

Mae systemau codi tâl yn symud o lefelau pŵer traddodiadol, is tuag at gynhwysedd o gannoedd o gilowat neu hyd yn oed yr ystod megawat (MW).



2. Dwysedd Pŵer Uwch

Mae ffurfweddu mwy o fodiwlau pŵer o fewn yr un ôl troed cabinet yn rhoi mwy o bwysau ar reolaeth thermol a dylunio strwythurol.



3. Modiwlaidd

Mae cypyrddau pŵer modiwlaidd yn caniatáu ar gyfer cyfluniad nifer amrywiol o fodiwlau pŵer yn seiliedig ar ofynion y prosiect, tra hefyd yn hwyluso cynnal a chadw a scalability pŵer.



4. Dyraniad Pŵer Deallus

Ni fydd gorsafoedd gwefru yn y dyfodol o reidrwydd yn darparu pŵer sefydlog i bob cerbyd; yn lle hynny, bydd pŵer yn cael ei ddyrannu'n ddeinamig yn seiliedig ar ffactorau megis Cyflwr Codi Tâl (SOC) cerbydau, galwadau gwefru amser real, a'r llwyth ar derfynellau gwefru eraill.



Ar hyn o bryd, mae systemau codi tâl dosbarth 600 kW eisoes yn defnyddio dyraniad pŵer deinamig, gan alluogi cerbydau lluosog i rannu cabinet pŵer canolog.



5. Ehangu Cymhwyso Technoleg Oeri Hylif

Wedi'i ysgogi gan yr angen am bŵer uwch a chyfredol, bydd technoleg oeri hylif yn ymestyn y tu hwnt i gabinetau pŵer i'w gymhwyso'n gynyddol i gydrannau megis gynnau gwefru, ceblau a chysylltwyr.
