Sut mae Cabinetau Rheoli Trydanol yn Gyrru Awtomeiddio Diwydiannol: Cymwysiadau Ar Draws Sectorau Allweddol

Mae cypyrddau rheoli trydanol yn ddarnau hollbresennol o offer mewn sectorau fel awtomeiddio diwydiannol, peiriannau, llinellau cynhyrchu, HVAC, gorsafoedd pwmpio, systemau ynni, a rheoli prosesau. Maent yn cadw cydrannau-gan gynnwys cyflenwadau pŵer, dyfeisiau amddiffynnol, rheolyddion, trosglwyddyddion, PLCs, gyriannau amledd amrywiol (VFDs), terfynellau, ac offer cyfathrebu-o fewn clostir amddiffynnol, gan hwyluso dosbarthiad pŵer, rheolaeth, amddiffyniad, a chysylltedd signal ar gyfer y peiriannau.



Ar gyfer gweithgynhyrchwyr offer diwydiannol, integreiddwyr systemau awtomeiddio, a gweithwyr proffesiynol caffael, mae cabinet newid yn llawer mwy na dim ond blwch metel ar gyfer cartrefu cydrannau trydanol; mae'n system reoli drydanol sydd wedi'i dylunio, ei gwifrau, ei chydosod a'i phrofi'n llawn. O ganlyniad, rhaid i benderfyniadau caffael roi cyfrif am ffactorau megis strwythur amgáu, cydrannau trydanol, dulliau rheoli, graddfeydd pŵer, gwifrau, afradu gwres, amodau amgylcheddol, a gofynion cynnal a chadw hirdymor.





Gellir deall cabinet rheoli pŵer fel uned reoli gyflawn sy'n gartref i'r cydrannau rheoli ac amddiffyn trydanol sy'n ofynnol ar gyfer offer diwydiannol o fewn un amgaead. Mewn systemau awtomeiddio nodweddiadol, mae cyflenwad pŵer y ffatri yn mynd i mewn i'r cabinet rheoli yn gyntaf ac yn cael ei ddosbarthu trwy brif switsh, torwyr cylched, ffiwsiau, neu ddyfeisiau amddiffynnol eraill. Yna caiff y pŵer ei gyfeirio i CDPau, gyriannau amledd amrywiol (VFDs), gyriannau servo, cysylltwyr, modiwlau cyflenwad pŵer, a llwythi eraill yn seiliedig ar ofynion offer penodol.



Ar yr un pryd, mae signalau o ddyfeisiau maes-megis synwyryddion, botymau gwthio, switshis terfyn, switshis pwysau a synwyryddion tymheredd-yn mynd i mewn i'r cabinet drwy flociau terfynell neu fodiwlau I/O i'w prosesu gan y PLC neu systemau rheoli eraill. Yn gyffredinol, deellir cypyrddau rheoli diwydiannol modern o ran haenau swyddogaethol: mewnbwn pŵer, trin pŵer, rheoli, synhwyro / canfod, a chyfathrebu.



Felly, gellir crynhoi swyddogaethau craidd cabinet contactor mewn pedair agwedd: cyflenwad pŵer, rheolaeth, amddiffyniad a chysylltedd.





Yn y sector diwydiannol, mae gan dermau fel "cabinet cychwyn modur," "Panel Rheoli Trydanol," "Cabinet Rheoli," a "Panel Rheoli Diwydiannol" ystyron gorgyffwrdd yn aml.



Mae "cabinet trydanol grp" yn nodweddiadol yn pwysleisio offer rheoli diwydiannol mewn caeadle arddull cabinet, tra bod "Panel Rheoli Trydanol" yn gallu cyfeirio'n benodol at y rhyngwyneb rheoli neu, yn fwy cyffredinol, at y system reoli ddiwydiannol sydd wedi'i lleoli o fewn clostir. Mewn rhai prosiectau, gall "Panel Rheoli" fod yn uned wedi'i gosod ar y wal neu'n strwythur cabinet annibynnol. Felly, wrth brynu, ni ddylai un farnu strwythur y cynnyrch yn ôl ei enw yn unig; yn lle hynny, mae'n hanfodol gwirio dimensiynau'r cabinet, cydrannau mewnol, dull mowntio, a swyddogaethau penodol.

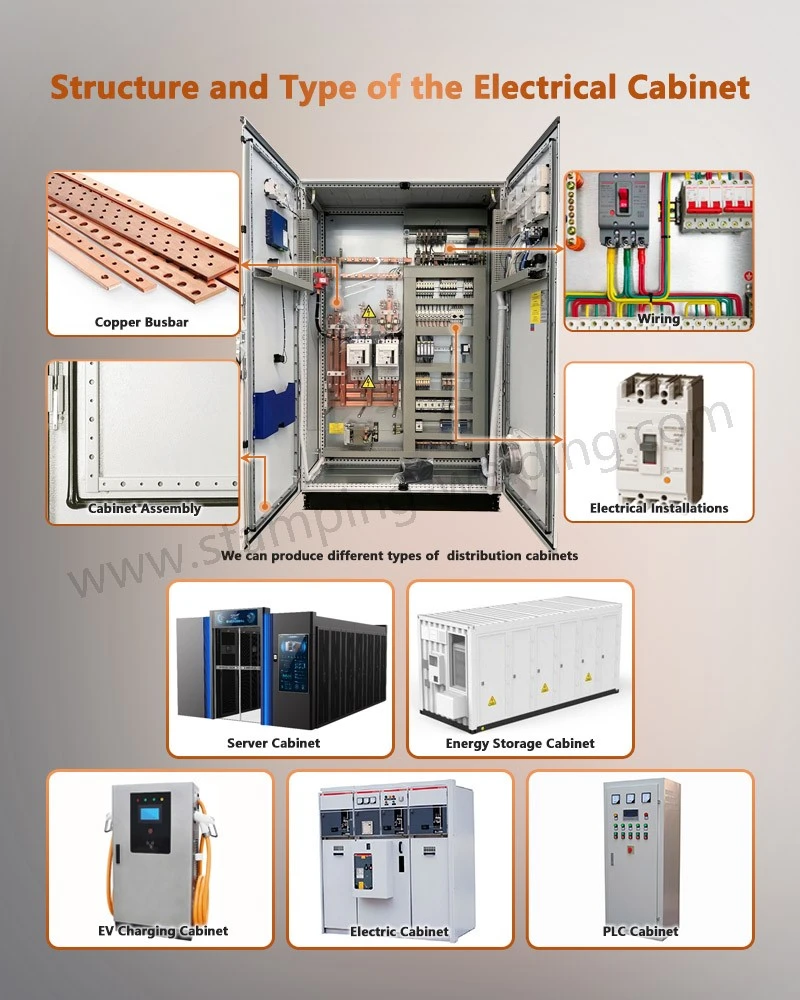

Mae amgaead cabinet rheoli cyflawn fel arfer yn cynnwys dwy ran: strwythur y cabinet a'r cydrannau trydanol mewnol. Yn gyffredinol, mae strwythur y cabinet yn cynnwys y lloc, plât cefn mowntio, drws, colfachau, mecanwaith cloi, rheiliau mowntio, dwythellau gwifren, pwyntiau mynediad cebl, a chydrannau sylfaen. Mae'r cydrannau trydanol mewnol yn amrywio yn dibynnu ar y cais penodol. Mae cydrannau cyffredin yn cynnwys torwyr cylched, ffiwsiau, cysylltwyr, trosglwyddyddion, cyflenwadau pŵer 24V DC, PLCs, modiwlau I/O, AEM, VFDs, gyriannau servo, blociau terfynell, trawsnewidyddion, amddiffynwyr ymchwydd, hidlwyr EMI, a dyfeisiau cyfathrebu.



Nid yw pob cabinet rheoli angen yr holl gydrannau hyn. Er enghraifft, gallai cabinet dosbarthu pŵer pwrpasol gynnwys torwyr cylched, bariau bysiau, a dyfeisiau amddiffynnol yn bennaf, tra byddai cabinet rheoli PLC yn canolbwyntio mwy ar y PLC, modiwlau I/O, trosglwyddyddion, modiwlau cyfathrebu, a chyflenwadau pŵer rheoli. Felly, dylid pennu cyfluniad mewnol y cabinet rheoli yn seiliedig ar swyddogaethau penodol yr offer.





Mae gweithgynhyrchu cypyrddau trydanol diwydiannol yn broses gynhwysfawr sy'n integreiddio gwneuthuriad metel dalen, cydosod trydanol, ac integreiddio system reoli. Mae cynhyrchu fel arfer yn dechrau gyda dadansoddiad o ofynion cwsmeriaid, schematics trydanol, y Bil Deunyddiau (BOM), a dyluniad strwythurol y cabinet; pennir dimensiynau cabinet a chynlluniau mewnol yn seiliedig ar raddfeydd pŵer offer, cydrannau rheoli, amgylcheddau gosod, a gofynion amddiffyn. Nesaf, mae'r cam gwneuthuriad metel dalen yn cynnwys prosesau megis torri laser, dyrnu CNC, plygu, weldio a malu i gynhyrchu corff y cabinet, drysau, gosod platiau cefn, a chydrannau strwythurol cysylltiedig. Yna caiff triniaethau arwyneb-fel cotio powdr neu beintio-eu cymhwyso i wella ymwrthedd cyrydiad ac ansawdd esthetig.



Unwaith y bydd strwythur y cabinet wedi'i gwblhau, mae'r broses yn symud i'r cam cynulliad trydanol. Mae cydrannau megis torwyr cylched, cysylltwyr, trosglwyddyddion, PLCs, gyriannau amledd amrywiol (VFDs), modiwlau cyflenwad pŵer, blociau terfynell, ac elfennau rheoli eraill yn cael eu gosod yn unol â lluniadau dylunio, ochr yn ochr â gosod rheiliau DIN, dwythellau gwifren, a strwythurau sylfaen. Mae gwifrau trydanol yn dilyn, sy'n cynnwys llwybro llinellau pŵer, rheolaeth, signal a chyfathrebu yn seiliedig ar sgematig. Mae gwifrau, terfynellau a chydrannau wedi'u labelu i sicrhau gwifrau clir, safonol sy'n hwyluso cynnal a chadw yn y dyfodol.



Ar ôl cydosod a gwifrau, cynhelir archwiliadau ansawdd cynhwysfawr a phrofion trydanol. Mae'r rhain yn cynnwys archwiliadau gweledol, gwirio gwifrau, gwiriadau parhad, profion ymwrthedd inswleiddio, gwiriadau sylfaen amddiffynnol, a phrofion swyddogaethol, yn ogystal â phrofion pŵer a Phrofion Derbyn Ffatri (FAT) yn unol â manylebau'r prosiect. Mae'r diwedd hwn-i-derfynu'r broses gynhyrchu-sy'n rhychwantu dylunio, gwneuthuriad metel dalen, triniaeth arwyneb, cydosod trydanol, gwifrau safonol, ac archwiliad terfynol{6}}yn sicrhau bod y blwch cabinet amgaead gwrth-dywydd awyr agored yn bodloni gofynion y prosiect o ran cyfanrwydd adeileddol, diogelwch trydanol, ymarferoldeb rheoli, a-dibynadwyedd gweithredol tymor hir.





Mae'r brif adran cyflenwad pŵer yn gyfrifol am lwybro'r cyflenwad pŵer allanol yn ddiogel i'r cabinet rheoli.
Rhaid dewis prif switshis, torwyr cylchedau, ffiwsiau a chydrannau amddiffynnol eraill yn seiliedig ar ffactorau megis foltedd mewnbwn yr offer, nifer y cyfnodau, cerrynt graddedig, ac amodau cylched byr.



Unwaith y bydd y prif bŵer yn mynd i mewn i'r cabinet, caiff ei ddosbarthu i wahanol gylchedau. Er enghraifft, gallai pŵer ar gyfer modur gael ei gyfeirio at yriant amledd amrywiol (VFD) neu gychwyn modur; efallai y bydd angen cyflenwad 24V DC ar system PLC; a gallai offer ategol-fel goleuadau, gwyntyllau, a gwresogyddion-weithredu ar lefelau foltedd gwahanol.



Mae -strwythur dosbarthu pŵer wedi'i ddylunio'n dda yn helpu personél cynnal a chadw i ddeall y system reoli gyfan yn gyflym ac yn hwyluso datrys problemau.





Mae'r PLC (Rheolwr Rhesymeg Rhaglenadwy) yn un o'r dyfeisiau rheoli mwyaf cyffredin a geir mewn cypyrddau rheoli awtomeiddio diwydiannol modern.
Mae'n derbyn signalau mewnbwn o synwyryddion a dyfeisiau maes, yn prosesu'r data yn unol â rhesymeg wedi'i raglennu, ac yna'n anfon gorchmynion rheoli at gysylltwyr, releiau, falfiau, gyriannau amledd amrywiol (VFDs), neu ddyfeisiau actio eraill.



O ganlyniad, rhaid i ddyluniad cabinet rheoli PLC gyfrif am y rhyng-gysylltiadau rhwng cydrannau fel y CPU PLC, modiwlau I / O, cyflenwadau pŵer 24V, modiwlau cyfathrebu, blociau terfynell, a rasys cyfnewid. Os oes angen i'r offer gyfathrebu â chyfrifiadur gwesteiwr, system SCADA, neu rwydweithiau diwydiannol eraill, efallai y bydd angen rhyngwynebau ar gyfer protocolau fel Ethernet, PROFINET, neu Modbus hefyd.





Mae VFDs (Gyriannau Amlder Amrywiol) a gyriannau servo yn gydrannau hanfodol mewn offer diwydiannol sy'n gofyn am reolaeth dros gyflymder modur, trorym a mudiant. Defnyddir VFDs yn bennaf i reoli cyflymder gweithredu a statws moduron AC, tra bod gyriannau servo yn fwy addas ar gyfer systemau symud sy'n gofyn am reolaeth fanwl gywir ar leoliad, cyflymder, neu trorym.



Gan fod y dyfeisiau electronig pŵer hyn yn cynhyrchu gwres ac ymyrraeth electromagnetig posibl yn ystod gweithrediad, rhaid cynllunio'n ofalus eu lleoliad gosod, gofod afradu gwres, a llwybr ceblau yn y cabinet electronig.





Mae blociau terfynell yn rhyngwyneb hanfodol sy'n cysylltu'r cabinet rheoli â dyfeisiau maes. Mae synwyryddion, botymau gwthio, actiwadyddion, moduron, falfiau ac offer maes arall ar linell gynhyrchu i gyd angen cysylltiadau â'r cabinet rheoli. Pe bai nifer fawr o wifrau maes wedi'u cysylltu'n uniongyrchol â PLCs, releiau, neu yriannau, byddai'n cymhlethu gwifrau mewnol ac yn rhwystro gwaith cynnal a chadw.



Mae blociau terfynell yn caniatáu i wifrau maes gael eu rhifo a'u categoreiddio'n systematig. Mae hyn yn galluogi peirianwyr i leoli gwifrau penodol yn gyflym gan ddefnyddio schematics trydanol, a thrwy hynny wella effeithlonrwydd gosod a datrys problemau.





Fel arfer nid y PLC y tu mewn i gabinet rheoli yw'r prif ffynhonnell wres; mae offer sydd angen rheolaeth thermol sylweddol yn aml yn cynnwys VFDs, gyriannau servo, cyflenwadau pŵer, trawsnewidyddion, cysylltwyr, a chydrannau pŵer eraill. Os yw cydrannau wedi'u pacio'n rhy ddwys neu os yw'r ateb oeri yn annigonol, gall tymheredd mewnol godi'n barhaus. Felly, wrth ddylunio cabinet rheoli, mae'n hanfodol dewis datrysiad oeri priodol yn seiliedig ar ffactorau megis cynhyrchu gwres, tymheredd amgylchynol, dimensiynau cabinet, a dwysedd cydrannau.

Mae dulliau cyffredin yn cynnwys darfudiad naturiol, gwyntyllau wedi'u hidlo, oeri aer gorfodol, cyfnewidwyr gwres, a chyflyrwyr aer cabinet.

Mewn amgylcheddau diwydiannol sy'n agored i lwch, niwl olew, lleithder, neu nwyon cyrydol, rhaid cael cydbwysedd rhwng afradu gwres a diogelu'r amgylchedd. Mae canllawiau technegol diweddar ar gyfer cypyrddau rheoli PLC yn pwysleisio y dylid ystyried amodau amgylcheddol, rheolaeth thermol, a dyluniad mynediad cebl ochr yn ochr â dewis y cabinet ei hun.





Mae EMC (Cydnawsedd Electromagnetig) yn ffactor hanfodol wrth ddylunio cypyrddau rheoli diwydiannol. Mae'r cypyrddau hyn yn aml yn gartref i gymysgedd o gydrannau-fel cyflenwadau pŵer AC, VFDs, gyriannau servo, cysylltwyr, PLCs, synwyryddion, dyfeisiau signal analog, ac offer cyfathrebu diwydiannol-yn agos. Os caiff llinellau eu gosod yn rhy agos at ei gilydd, eu cyfeirio'n wael, neu eu seilio'n anghywir, mae'r risg o ymyrraeth electromagnetig yn cynyddu.



Felly, wrth ddylunio cwpwrdd trydanol, mae'n hanfodol ystyried gwahanu llinellau pŵer oddi wrth linellau rheoli sensitif, yn ogystal â cysgodi, sylfaenu a hidlo. Mae cynllun cabinet wedi'i gynllunio'n dda hefyd yn rhoi dealltwriaeth gliriach i beirianwyr o lwybrau pŵer, pensaernïaeth reoli, a chysylltiadau maes, a thrwy hynny symleiddio comisiynu a chynnal a chadw.





Defnyddir cynulliad cabinet trydanol yn eang mewn awtomeiddio diwydiannol a rheoli offer.



Yn y sector peiriannau, fe'u defnyddir mewn offer peiriant CNC, peiriannau pecynnu, gweisg stampio, peiriannau mowldio chwistrellu, offer cydosod, a llinellau cynhyrchu robotig. Yn y diwydiannau proses, maent yn gwasanaethu cymwysiadau fel trin dŵr, gorsafoedd pwmpio, systemau HVAC, prosesu bwyd, ac offer prosesu cemegol.



Yn y sector ynni newydd, fe'u cymhwysir i offer gweithgynhyrchu batri, systemau ffotofoltäig, unedau storio ynni, a llinellau cynhyrchu EV.



Ar gyfer OEMs, gellir cyflwyno cabinet trydanol awyr agored wedi'i addasu fel rhan integredig o'r peiriannau ei hun.







Mae gofynion trydanol yn amrywio'n sylweddol ar draws gwahanol fathau o offer. Efallai mai dim ond torwyr cylched, cysylltwyr, trosglwyddyddion, a VFD sydd eu hangen ar orsaf bwmpio syml, tra gallai llinell gynhyrchu awtomataidd olygu bod angen CDPau, HMIs, VFDs lluosog, gyriannau servo, switshis diwydiannol, trosglwyddyddion diogelwch, a galluoedd I/O helaeth.



O ganlyniad, mae cleientiaid diwydiannol yn aml yn gofyn am addasu wedi'i deilwra i'r offer penodol. Mae'r addasiad hwn yn cwmpasu nid yn unig dimensiynau'r cabinet ond hefyd cynllun cydrannau mewnol, pwyntiau mynediad ac ymadael cebl, dulliau mowntio, afradu gwres, gwifrau, labelu, ffurfweddiadau terfynell, a phrotocolau profi.





Wrth gaffael cabinet ffiwsiau, fe'ch cynghorir i ddechrau trwy ystyried manylebau offer a'r amgylchedd gweithredu.



Yn gyntaf, gwirio'r foltedd mewnbwn, cerrynt graddedig, sgôr pŵer offer, a dull rheoli.

Nesaf, pennu'r cydrannau allweddol, megis y PLC, VFD, gyriannau servo, AEM, a dyfeisiau cyfathrebu.

Yna, asesu'r amgylchedd gosod, gan ystyried ffactorau megis lleoliad dan do yn erbyn awyr agored, tymheredd, lleithder, llwch, niwl olew, a phresenoldeb elfennau cyrydol.

Yn olaf, cadarnhau dimensiynau'r cabinet, graddfeydd amddiffyn IP / NEMA, dull afradu gwres, cyfluniad gwifrau, gofynion profi, a dogfennaeth dechnegol berthnasol.





Mae optimizedcabinet rheoli trydanolyn hanfodol i sicrhau bod offer yn cael eu diweddaru'n barhaus, cydymffurfiad diogelwch llym, ac effeithlonrwydd gweithredol hirdymor. Mae partneru â'r arbenigwyr peirianneg cywir yn eich helpu i symleiddio integreiddio systemau ac atal methiannau maes costus. Cysylltwch â'n tîm peirianneg heddiw i drafod eich gofynion prosiect arferol, i ofyn am ddyfynbris technegol wedi'i deilwra, neu i werthuso datrysiadau cabinet rheoli pwrpasol ar gyfer eich systemau awtomataidd.
