O Alwminiwm i Gydrannau Manylder: Pam Mae Pwyslais Cynyddol ar Ddeunydd-Synergedd Strwythur mewn Casinau Batri Lithiwm Prismatig?

Gyda datblygiad cerbydau ynni newydd a systemau storio ynni, mae batris ïon lithiwm prismatig yn cael eu defnyddio'n fwyfwy eang. O'u cymharu â chelloedd silindrog a chodyn, mae celloedd prismatig yn cynnwys strwythur rheolaidd, defnydd uchel o ofod, a rhwyddineb integreiddio modiwlau. Mae'r canopi batri lithiwm prismatig-neu'r plât clawr{{{{{}}sydd wedi'i leoli ar frig y gell) yn elfen hollbwysig sy'n cysylltu tu mewn y gell â systemau trydanol allanol a mecanweithiau diogelwch.



Wrth ddod ar draws plât clawr batri am y tro cyntaf, efallai y bydd rhywun yn ei gamgymryd yn hawdd am gaead metel syml wedi'i stampio. Mewn gwirionedd, fodd bynnag, mae platiau gorchudd batri lithiwm prismatig modern wedi esblygu o rannau dalen fetel sylfaenol i gydosodiadau manwl sy'n integreiddio selio, cysylltiad trydanol, rhyddhad pwysau diogelwch, porthladdoedd llenwi electrolyte, a swyddogaethau lleoli cynulliad.

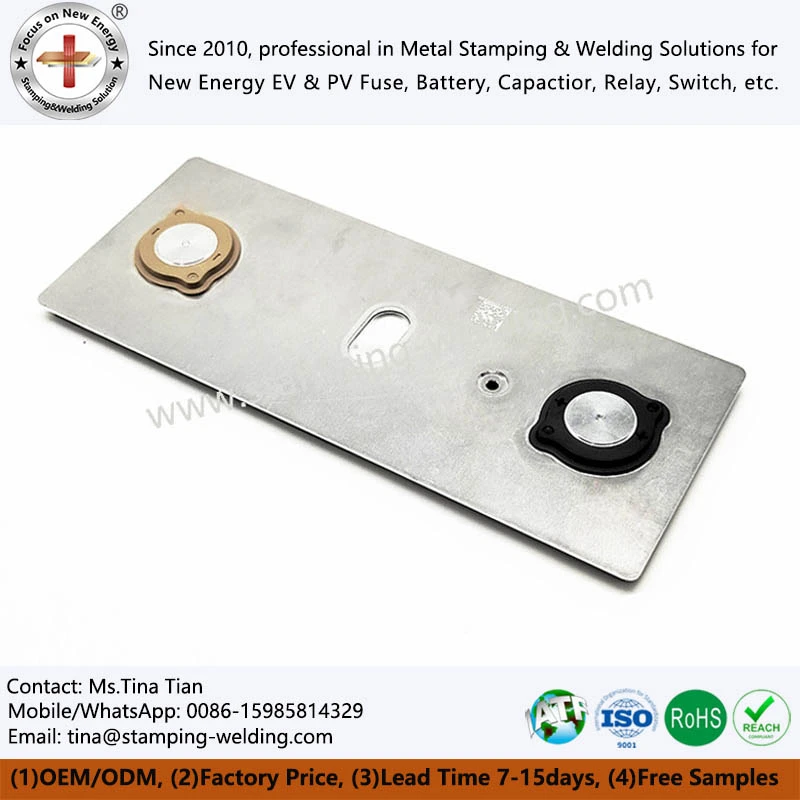

Yn strwythurol, mae cynulliad plât clawr batri prismatig nodweddiadol yn cynnwys y corff plât clawr, terfynellau cadarnhaol a negyddol, strwythurau inswleiddio, morloi, porthladd llenwi electrolyte, a mecanwaith lleddfu pwysau diogelwch. Mae manylebau technegol ar gyfer batris lithiwm prismatig fel arfer yn rhestru cydrannau fel y plât cap, terfynell electrod, plât inswleiddio, a phlât terfynell, ochr yn ochr â'r twll llenwi electrolyte a strwythur rhyddhad pwysau diogelwch.





Ar gyfer pecynnau batri lithiwm prismatig, rhaid i ddewis deunydd fynd i'r afael â mater pwysau yn gyntaf. Mae angen mwy o ystod yrru ar gerbydau ynni newydd a pherfformiad pŵer uwch o fewn terfynau pwysau cerbydau llym; o ganlyniad, ni all cydrannau strwythurol batri gynyddu pwysau heb gyfyngiad. Nodweddir alwminiwm gan ddwysedd isel, yn ogystal â dargludedd trydanol a thermol rhagorol a ffurfadwyedd, sy'n golygu ei fod yn addas i'w ddefnyddio mewn casinau celloedd batri prismatig a strwythurau platiau gorchudd.



Fodd bynnag, mae'r gofynion deunydd ar gyfer platiau clawr batri yn mynd y tu hwnt i'r egwyddor syml o "ysgafnach yn well." Mae platiau gorchudd yn cael eu stampio, eu dyrnu a'u ffurfio, ac yna cydosod a weldio; o ganlyniad, rhaid i'r deunydd daro cydbwysedd rhwng cryfder, hydwythedd, sefydlogrwydd dimensiwn, a phrosesadwyedd. Os yw'r deunydd yn rhy feddal, gall anffurfiad sylweddol ddigwydd yn ystod stampio; os yw'r priodweddau deunydd yn anghydnaws â'r broses weldio, gall gweithrediadau ymuno dilynol ddod yn anoddach. Felly, mae dewis deunydd ar gyfer platiau clawr batri i bob pwrpas yn rhan annatod o ddylunio cynnyrch a'r broses weithgynhyrchu.

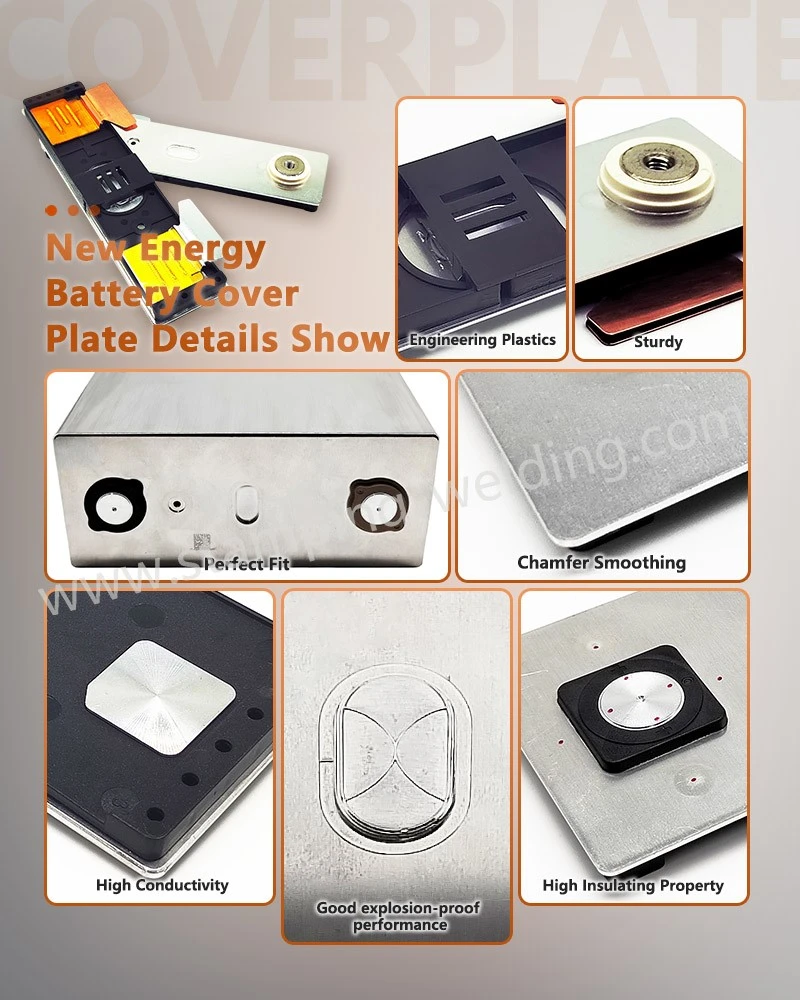

Mae platiau gorchudd batri fel arfer yn cynnwys parthau swyddogaethol lluosog gyda gofynion penodol. Er enghraifft, mae ardal mowntio'r derfynell yn gofyn am ffurfio tyllau a nodweddion lleoli yn union; rhaid i'r ymylon sicrhau cyd-fynd yn iawn â'r casin batri alwminiwm; mae angen gwastadrwydd penodol a chywirdeb dimensiwn ar yr ardal llenwi electrolyte; a rhaid i'r parth lleddfu pwysau diogelwch ymgorffori strwythur "gwanhau" penodol sydd wedi'i gynllunio ar gyfer perfformiad diogelwch. Nid yw'r parthau hyn o reidrwydd yn rhannu'r un gofynion ffurfio. Felly, rhaid i ddewis deunydd ystyried strwythur cyffredinol y cynnyrch, ffactorau cydbwyso megis elongation, springback, unffurfiaeth trwch, a sefydlogrwydd stampio.



Mae cysondeb ar draws sypiau deunydd hefyd yn hanfodol ar gyfer cynhyrchu màs. Gall amrywiadau sylweddol mewn eiddo rhwng sypiau o'r un deunydd arwain at anghysondebau mewn dimensiynau wedi'u stampio, ymddygiad springback, a pherfformiad weldio dilynol. O ganlyniad, mae proses gweithgynhyrchu plât clawr batri gwirioneddol aeddfed yn mynd y tu hwnt i reoli "trachywiredd marw" yn unig; mae'n gofyn am reolaeth integredig o sefydlogrwydd deunydd, dyluniad marw, a pharamedrau stampio.





Gan fod y gell batri yn cynnwys cynulliadau electrod ac electrolyt, rhaid ffurfio sêl sefydlog rhwng y plât clawr a'r casin. Mae hyn yn golygu bod ymyl y plât clawr yn gwasanaethu nid yn unig fel pwynt cysylltiad mecanyddol ond hefyd fel sylfaen hanfodol ar gyfer y weldio selio dilynol. Gall ystumio, dadffurfiad, neu wyriadau dimensiwn sylweddol ar yr ymyl beryglu'r ffit rhwng y plât gorchudd a'r casin, sydd yn ei dro yn effeithio ar y broses weldio. O ganlyniad, ni ellir gweld dimensiynau mecanyddol y plât clawr ar wahân.



O safbwynt peirianneg, rhaid ystyried ffactorau megis gwastadrwydd plât gorchudd, geometreg ymyl, dimensiynau parth weldio, a'r ffit â'r casin yn gyfannol.





Yn y pen draw, rhaid i ynni trydanol a gynhyrchir o fewn y gell batri gael ei allbwn trwy derfynellau allanol. O ganlyniad, mae terfynellau cadarnhaol a negyddol fel arfer yn cael eu hintegreiddio i'r cynulliad plât clawr. Mae'r terfynellau hyn nid yn unig yn cyflawni swyddogaeth ddargludol ond mae'n rhaid iddynt hefyd fodloni'r gofynion ar gyfer gosodiad mecanyddol ac inswleiddio trydanol. Mewn cyfluniad nodweddiadol, mae'r terfynellau electrod yn mynd trwy agoriadau yn y plât clawr ac yn cynnal yr ynysu trydanol angenrheidiol o'r plât trwy gydrannau inswleiddio neu strwythurau selio. Mae llenyddiaeth patent sydd ar gael yn gyhoeddus yn disgrifio'n glir y berthynas rhwng y terfynellau, y plât clawr, a'r strwythurau inswleiddio.



Dyna pam na ellir ystyried plât clawr batri fel dalen fetel stampio syml yn unig. Mae'r corff plât gorchudd yn gydran fetel strwythurol, tra bod y terfynellau yn gydrannau trydanol swyddogaethol; rhaid i'r ddau gael eu cydosod yn union i ffurfio uned gyflawn.





O dan amodau annormal, gall batris ïon lithiwm gynhyrchu nwy a phrofi cynnydd mewn pwysedd mewnol; o ganlyniad, mae celloedd prismatig fel arfer angen mecanwaith lleddfu pwysau pwrpasol. Mae'r strwythurau diogelwch hyn fel arfer yn cael eu cynllunio fel "parthau gwanhau" neu gydrannau penodol gyda nodweddion actifadu diffiniedig. Rhaid iddynt aros wedi'u selio yn ystod gweithrediad arferol ond darparu llwybr rheoledig ar gyfer rhyddhau nwy pan fydd pwysau mewnol yn cyrraedd y trothwy dylunio.



Mae patentau ar gyfer batris prismatig yn datgelu y gellir lleoli strwythurau lleddfu pwysau diogelwch naill ai ar y plât clawr neu'r casin batri, gan ddefnyddio parthau gwan a ddyluniwyd yn arbennig i hwyluso rhyddhau pwysau. Felly, yn ystod y cyfnod dylunio plât clawr, ni ellir gwerthuso'r parth lleddfu pwysau ar ddichonoldeb y broses stampio yn unig; rhaid i ystyriaethau hefyd integreiddio gofynion diogelwch celloedd a phrosesau gweithgynhyrchu i lawr yr afon.





Mae electrolyte yn elfen hanfodol o fatris ïon lithiwm, ac mae cynhyrchu celloedd prismatig yn gofyn am ryngwyneb pwrpasol ar gyfer chwistrelliad electrolyte. O ganlyniad, rhaid i'r plât clawr ymgorffori strwythur llenwi dynodedig. Unwaith y bydd y broses llenwi wedi'i chwblhau, mae angen selio'r porthladd chwistrellu'n derfynol.



Mae data sydd ar gael yn gyhoeddus ar strwythurau batri prismatig yn dangos bod electrolyte yn cael ei chwistrellu i'r gell trwy dwll yn y plât clawr, sy'n cael ei selio wedyn. O safbwynt dylunio cynnyrch, mae lleoliad y twll llenwi nid yn unig yn effeithio ar y gofod gweithredol ar gyfer offer cynhyrchu ond mae hefyd yn golygu bod angen ystyried y broses selio ddilynol a chynllun strwythurol cyffredinol y cynnyrch gorffenedig.





Ar gyfer cyflenwyr cydrannau batri arbenigol, mae'r her wirioneddol yn gorwedd nid yn unig wrth ddewis aloi alwminiwm, ond wrth benderfynu:

A all y deunydd gyflawni'r strwythur targed yn ddibynadwy?

A ellir-gynhyrchu'r strwythur gan ddefnyddio offer presennol?

A fydd y plât clawr wedi'i stampio yn bodloni gofynion weldio?

A fydd y cynulliad terfynell yn aros yn sefydlog?

A ellir gweithgynhyrchu'r strwythur lleddfu pwysau diogelwch yn gyson?



Mae'r cwestiynau hyn yn y pen draw yn pwyntio at un egwyddor: ni ellir gwahanu dewis deunydd oddi wrth brosesau gweithgynhyrchu, ac ni ellir gwahanu dyluniad strwythurol oddi wrth briodweddau materol. Dyma'n union pam mae gorchuddion blwch batri alwminiwm modern yn pwysleisio DFM (Dylunio ar gyfer Gweithgynhyrchu) yn gynyddol.





Mae plât clawr wedi'i ddylunio'n dda yn galluogi mwy o integreiddio swyddogaethol o fewn gofod cyfyngedig y gell batri. Er enghraifft, mae cydgrynhoi terfynellau, y porthladd llenwi electrolyte, a mecanweithiau diogelwch yn y rhanbarth uchaf yn lleihau nifer y cydrannau strwythurol ychwanegol. At hynny, mae cynllun terfynell wedi'i optimeiddio yn hwyluso gosod bariau bysiau wedi hynny.



Yng nghyd-destun batris pŵer, mae'r dyluniad hwn yn hyrwyddo trefniant celloedd cryno ac yn symleiddio strwythurau cysylltiad mewnol y modiwl.



Ar gyfer systemau storio ynni, mae'r siâp prismatig rheolaidd yn hwyluso cydosod modiwlaidd o gelloedd lluosog.



O ganlyniad, mae dyluniad y plât clawr yn gwasanaethu nid yn unig y gell unigol ond hefyd yn dylanwadu ar ddyluniad strwythurol y modiwlau a'r pecynnau batri dilynol.





Wrth i gerbydau ynni newydd a batris storio ynni esblygu tuag at lefelau uwch o integreiddio, nid yw'r plât clawr batri pŵer bellach yn elfen syml, annibynnol. Mae'n gweithredu fel rhyngwyneb sy'n cysylltu sawl system:



Ar un ochr, mae'n cysylltu â'r tabiau mewnol a -strwythurau casglu cyfredol y gell batri;



Ar y llaw arall, mae'n cysylltu â bariau bysiau allanol a systemau trydanol;



Ar yr un pryd, mae'n ffurfio sêl fecanyddol gyda thai'r batri;



Ac mae'n cyflawni swyddogaethau diogelwch critigol.



Mae hyn yn awgrymu bod yn rhaid mynd at ddyluniad y plât clawr gyda'r gell batri gyfan mewn golwg. Ar gyfer gweithgynhyrchwyr batri, gall dewis cyflenwr â galluoedd sy'n rhychwantu datblygu deunydd, stampio, cydosod terfynell, weldio ac archwilio leihau materion integreiddio prosesau sy'n aml yn codi wrth ddelio â gwerthwyr lluosog.

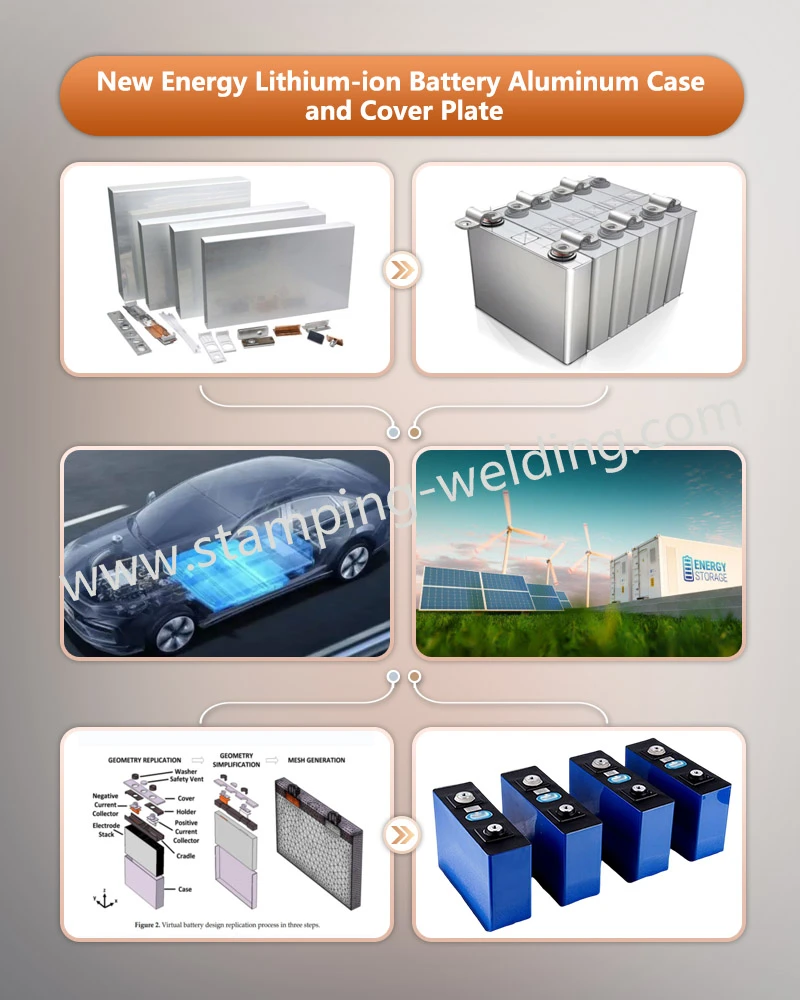

Ar hyn o bryd, defnyddir y platiau gorchudd hyn yn bennaf mewn batris pŵer ar gyfer cerbydau ynni newydd (NEVs), batris storio ynni, a batris ïon lithiwm prismatig eraill.



Mae cymwysiadau mewn cerbydau ynni newydd yn blaenoriaethu pwysau, effeithlonrwydd gofod, ymwrthedd dirgryniad, a sefydlogrwydd gweithredol hirdymor.

Yn y cyfamser, mae cymwysiadau storio ynni yn rhoi mwy o bwyslais ar berfformiad mewn-amgylchiadau gweithredu hirdymor, dibynadwyedd selio, a chysondeb swp.



Gall dimensiynau penodol, cynlluniau terfynellau, strwythurau diogelwch, a manylebau deunydd amrywio yn dibynnu ar senario'r cais.



O ganlyniad, mae'n well datblygu platiau clawr batri ïon lithiwm fel cydrannau adeileddol wedi'u teilwra yn hytrach na'u caffael yn unol â manylebau sefydlog, oddi ar y-silff.
