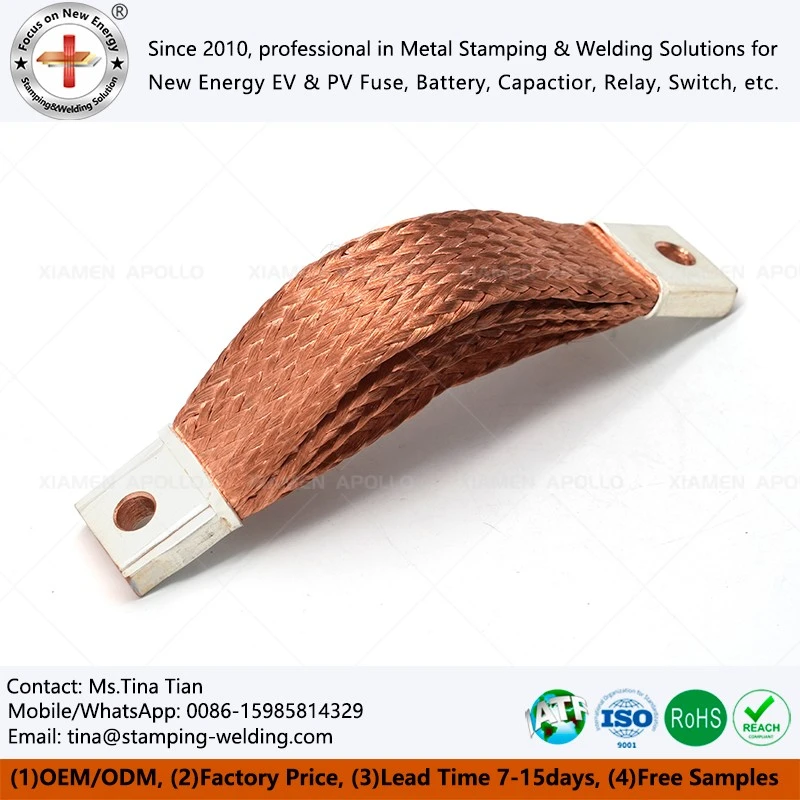

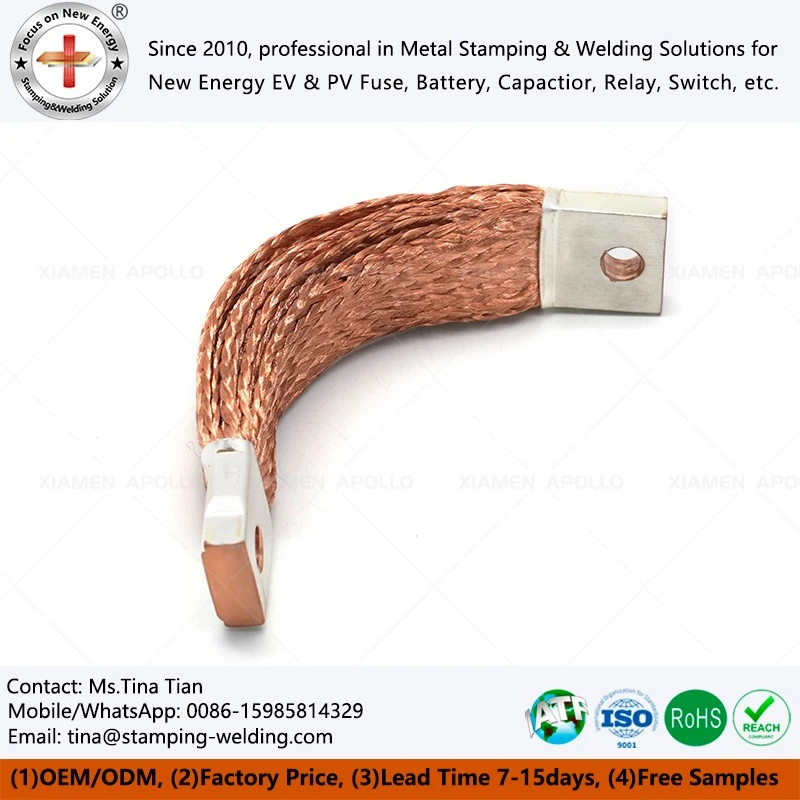

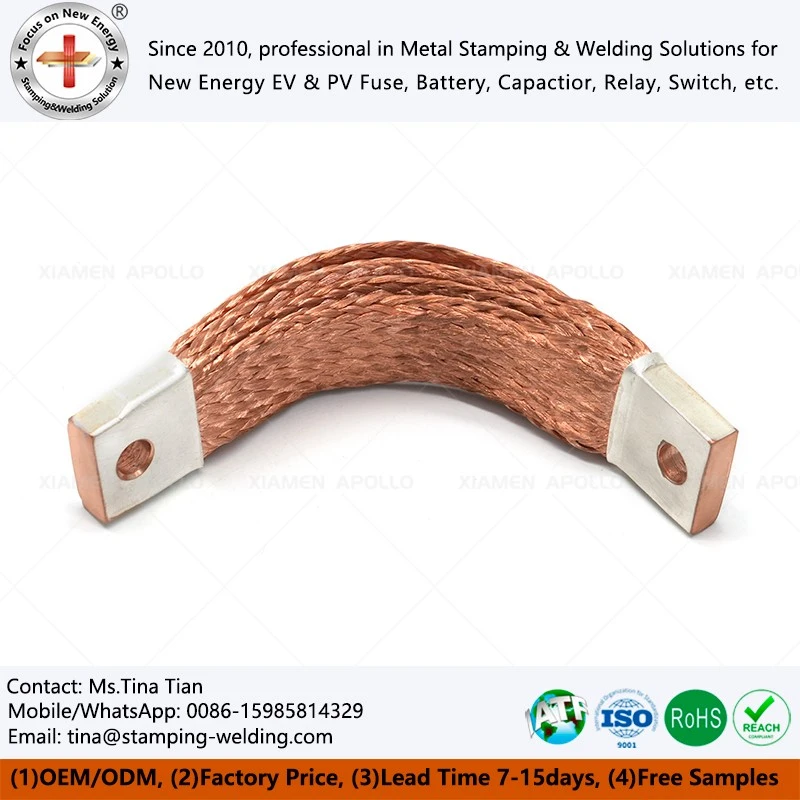

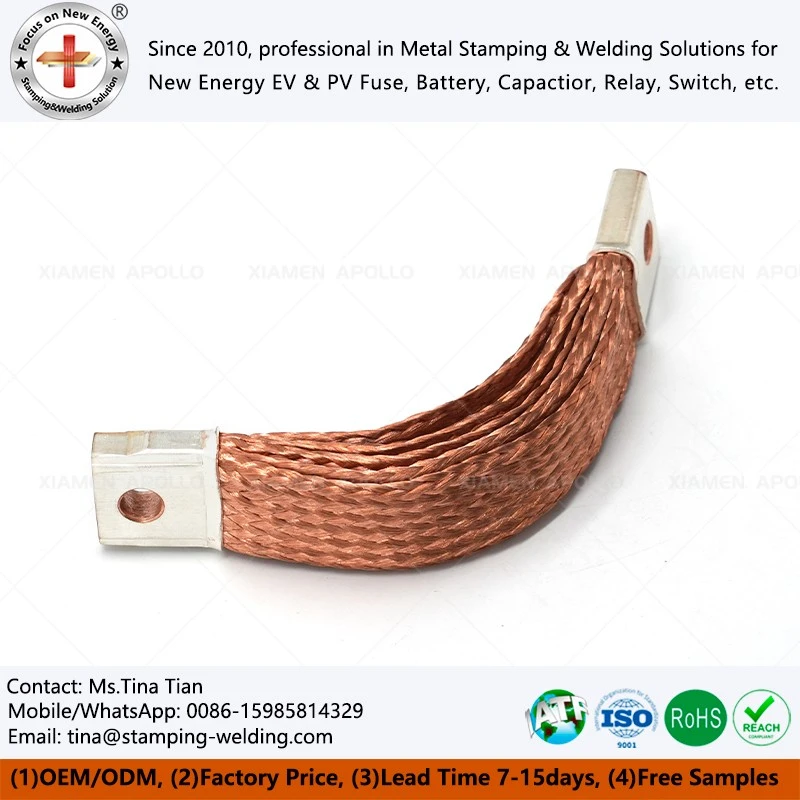

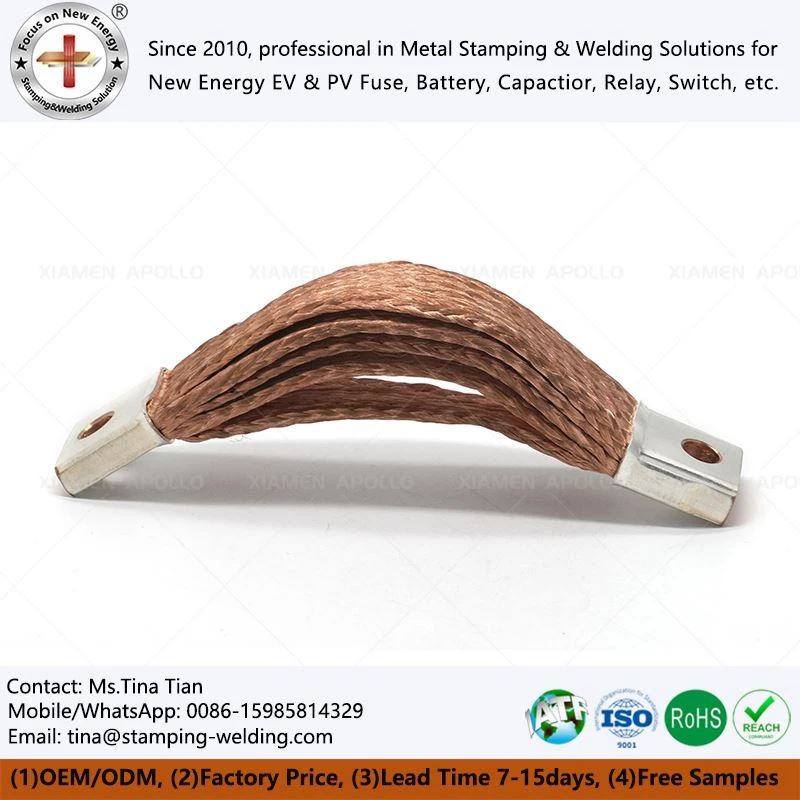

Cysylltwyr Gwifren Plethedig Copr Hyblyg Gyda Diwedd Wedi'i Weldio
Mae Cysylltwyr Gwifren Plethedig Copr Hyblyg Gyda Phennau Wedi'u Weldio wedi'u cynllunio ar gyfer cysylltiadau trydanol hyblyg cyfredol uchel gyda gwrthiant isel, ymwrthedd dirgryniad, a dargludedd sefydlog. Mae'r cynnyrch yn cynnwys plethu copr aml-haen, pennau terfynell weldio, dewis deunydd wedi'i optimeiddio, a phrosesau gweithgynhyrchu manwl gywir ar gyfer EV, ESS, dosbarthu pŵer, a chymwysiadau trydanol diwydiannol.
- Delievery Cyflym
- Sicrwydd Ansawdd
- Gwasanaeth Cwsmer 24/7
Cyflwyniad Cynnyrch
Mewn amgylcheddau dosbarthu pŵer dirgrynol uchel, mae ehangu thermol a blinder mecanyddol yn aml yn achosi i gysylltiadau bar bysiau anhyblyg gracio neu lacio ar wynebau cyswllt. Mae'r Cysylltwyr Gwifrau Plethedig Copr Hyblyg hyn gyda Phennau Weldiedig yn defnyddio gwifren gopr coch aml{-C11000 OFE (diamedrau llinyn 0.05mm–0.15mm) mewn proffiliau gwastad neu grwn i amsugno symudiad strwythurol deinamig. Mae terfynellau wedi'u huno'n flociau cyswllt solet trwy weldio crimpio oer tunelledd uchel neu wasg ymwrthedd, gan ddileu metel llenwi a gwrthiant cyswllt ychwanegol. Mae Xiamen Apollo Stamping Welding Technology Co., Ltd yn rheoli diwedd llawn-i-brosesu gorffen-o blethu manwl gywir a gwasgu-ffurfio i dunio electro, platio arian, a llawes PVC, PET neu silicon wedi'i deilwra. Mae ein tîm peirianneg yn darparu adolygiadau DFM cyflawn i alinio-ardal drawsdoriadol â manylebau amperage parhaus ar gyfer pecynnau batri EV, trawsnewidyddion, a systemau sylfaen telathrebu.
Manylebau Technegol a Safonau Deunydd
| Categori Paramedr | Nodwedd / Manyleb Dechnegol | Deunydd Sylfaen / Ystod Gwerth | Safon Peirianneg | Dull Profi ac Ansawdd |
| Deunydd Crai a Phurdeb | Gradd Gwifren Sylfaen yr Arweinydd | C11000 / E-Cu Uchel-Purdeb Copr Coch (Cu Yn fwy na neu'n hafal i 99.95%) | GB/T 5231 / ASTM B152 | Dadansoddiad Cemegol Spark OES |
| Dargludydd Croes-Adran | Mesuryddion Gwifren Safonol | 15 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm²+ | DIN 46433 / ISO 2768-m | Microsgop Optegol a Mesur Caliper |
| Adeiladu Llinyn | Diamedr Gwifren Sengl a Dwysedd | llinynnau 0.12 mm; 80% – 95% Dwysedd Plethu | GB/T 5231 / ASTM B172 | Cownter Gwifren Awtomataidd a Gwiriad Dwysedd Optegol |
| DC Resistance | Gwrthiant Trydanol ar 20 gradd | Llai na neu'n hafal i 0.07 Ω/m (Cyfeirnod proffil 25 mm²) | IEC 60028 | Gwiriad Gwrthiant Micro-ohmmeter |
| Gallu Cario Presennol | Amperage Gweithredu Parhaus | 200 A – 250 A (proffil 50 mm² @ 70 gradd dros dro) | DIN 43671 / IEC 60512-5 | Prawf Cynnydd Tymheredd Parhaus |
Proses Gweithgynhyrchu a Rheolaeth Thermol
Braiding Gwifren Aml-Llinyn
Mae -peiriannau plethu cyflymder uchel yn gwau 0.05mm–0.15mm o linynnau copr C11000 tun neu noeth yn wehyddion dwysedd isel, unffurf sy'n gwneud y mwyaf o radiws troad a bywyd blinder ar gyfer Cysylltwyr Gwifrau Plethedig Copr Hyblyg gyda Phennau Wedi'u Weldio.
Oer{0}}Pwyswch Terminal Forming
Mae gweisg mecanyddol tunelli uchel yn cywasgu'r pennau wedi'u weldio yn geometregau petryal union, gan stampio proffiliau tyllau bollt manwl gywir yn ôl printiau 2D y cwsmer ar gyfer Cebl Wire Strap Tir Plethedig Copr.
Electro-Llinell Blatio
Mae platio tun neu arian mewn-lein yn creu rhwystr unffurf sy'n gwrthsefyll cyrydiad dros wynebau terfynell agored, gan atal ocsidiad copr yn ystod cylchoedd thermol tymheredd uchel ar gyfer Bariau Bysiau Plethedig Batri Hyblyg Fflat Power Connector.
Geometreg Gwasgariad Thermol
Mae'r adran hydraidd, fflat-braid croes-yn cynyddu arwynebedd-arwynebedd-i-gymhareb cyfaint o gymharu â stoc bar solet, gan ganiatáu i aer gorfodol oeri'r cysylltydd yn ystod ymchwyddiadau gorlif parhaus.
Cwestiynau Cyffredin
C: Pam dewis pennau weldio yn lle terfynellau crimp safonol ar gyferCysylltwyr Gwifren Plethedig Copr Hyblyg gyda Phennau Wedi'u Weldio?
A: Mae pennau wedi'u weldio yn creu cysylltiad terfynol copr sefydlog â gwrthiant trydanol rheoledig. Maent yn lleihau risgiau llacio llinynnau yn ystod cylchoedd dirgrynu ac maent yn addas ar gyfer pecynnau batri EV, systemau ESS, a chynulliadau trydan cyfredol uchel.
C: Pa ddogfennau ansawdd y gellir eu darparu ar gyfer prosiectau cyflenwi modurol?
A: Mae'r ffatri'n cefnogi systemau cynhyrchu Cebl Wire Hyblyg Trydanol Trydanol Hyblyg Busbar Braided ISO9001 ac IATF16949, gydag adroddiadau arolygu dimensiwn, cofnodion prawf trydanol, tystysgrifau deunydd, a dogfennaeth PPAP ar gael yn unol â gofynion y prosiect.
C: A ellir addasu'r cysylltwyr plethedig copr hyblyg ar gyfer gwahanol raddfeydd cyfredol?
A: Ydw. Gellir addasu trawsdoriad y dargludydd, haenau plethiad, dimensiynau terfynell, dull weldio, a thriniaeth platio yn seiliedig ar y llwyth cyfredol, y gofod gosod, a'r gofynion thermol a ddarperir gan luniadau cwsmeriaid.
Cysylltwch â Ni
Anfonwch eich lluniadau CAD 2D/3D (STEP, DWG, PDF) neu ofynion capasiti cyfredol atom ar gyfer gwerthusiad DFM ar unwaith, cynllun offer terfynell, a dyfynbris uniongyrchol y ffatri o fewn 24 awr.
